流程树和全局流程树

VG3中任何一个视觉检测项目都是由流程组成，流程里面通过函数编排检测步骤，从而适应不同的检测场景。VG3支持创建多个流程，各流程互不干扰。同时也可通过全局流程和全局变量设计跨流程的数据交互与执行逻辑。
## 工程，配方，流程，模块通用理解
VG3是以工程为最高命名，工程里可创建多个配方，配方有两种，***一种通用配方，一种全局配方***。全局配方只能有一个，该全局配方是由多个全局流程组成。通用配方可以有多个，每个通用配方可以创建多个流程。

更好的理解请看下面结构图

```mermaid
graph TD
    工程 --> 全局配方 --> 流程1  --> 模块1
    流程1  --> 模块3
    全局配方 --> 流程2  --> 模块2
    流程2 --> 模块4
    流程2 --> 模块5
    工程 -->通用配方1 -->  流程3  --> 模块6
    流程3 --> 模块7
    流程3 --> 模块8
    通用配方1 -->  流程4  --> 模块9
    流程4 --> 模块10
    工程 -->  通用配方2   -->  流程5  --> 模块11
    流程5 --> 模块12
    通用配方2 -->  流程6   --> 模块13
```
## 流程树界面
### 普通流程

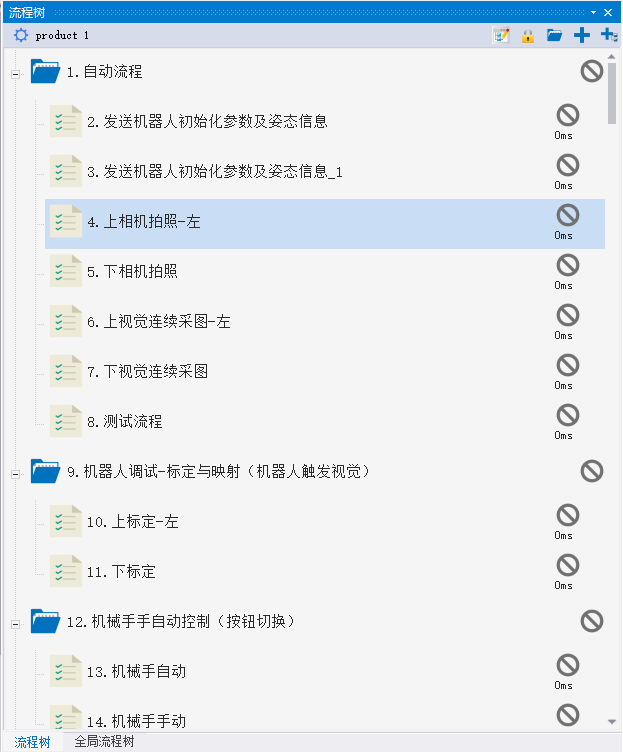

![](/media/202602/2026-02-04_172032_5461140.894428271180014.png)

![](/media/202602/2026-02-05_155820_2078380.9185268028594775.png)
#### ①：流程设置：

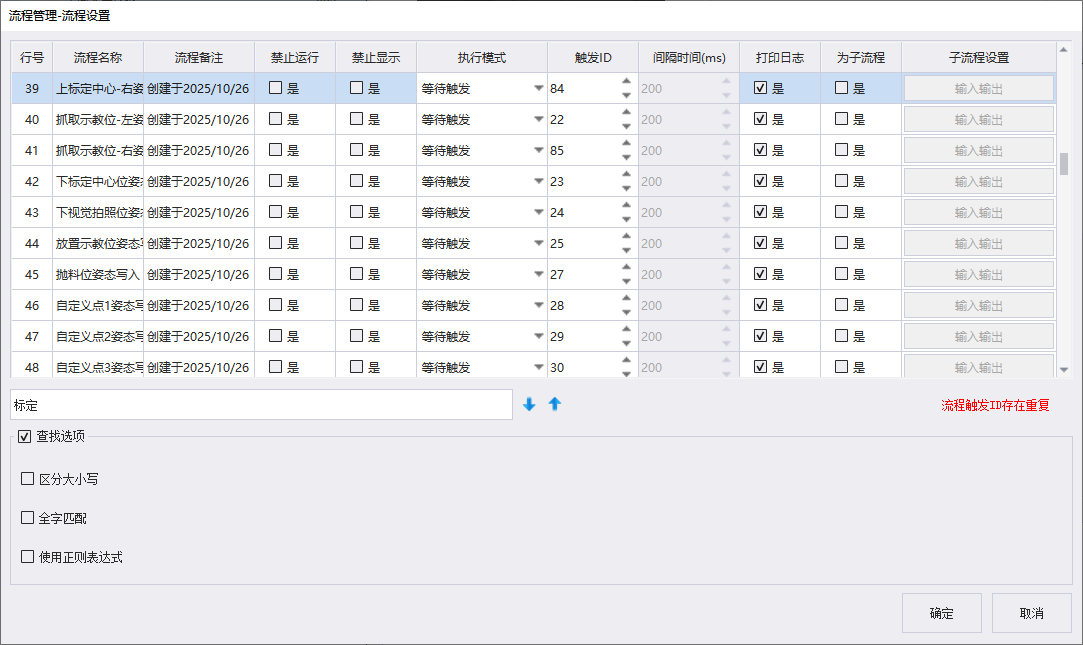

包含流程名称修改，流程查找，流程禁止运行设置，流程禁止显示，流程执行模式，流程触发ID，流程触发间隔时间，是否需要打印日志（选择是，会把日志打印存入硬盘文件，日志信息请在VisionGroup2/logFile文件夹信息下查看以info开头的最新文件）

>d **已废弃**
>
> 是否是子流程，如果有子流程，子流程的输入输出设置

![](/media/202602/2026-02-05_160538_5507450.5795240915270884.png)
#### ②：配方名
#### ③：流程在线编辑
详情请参照下方 [在线编辑](#h3-在线编辑) 介绍
#### ④：函数拖曳使能
锁定后将禁止函数列表内部拖拽功能
#### ⑤：新建文件夹
新建文件夹，将一些有关联的流程分组放在不同的文件夹下方，可以让工程更加易懂和易维护。
#### ⑥：新增流程
在当前配方下新增流程
#### ⑦：新增子流程
>d **已废弃**
>
> 新增子流程功能，点击他创建的流程与正常的普通流程效果一致。

### 全局流程

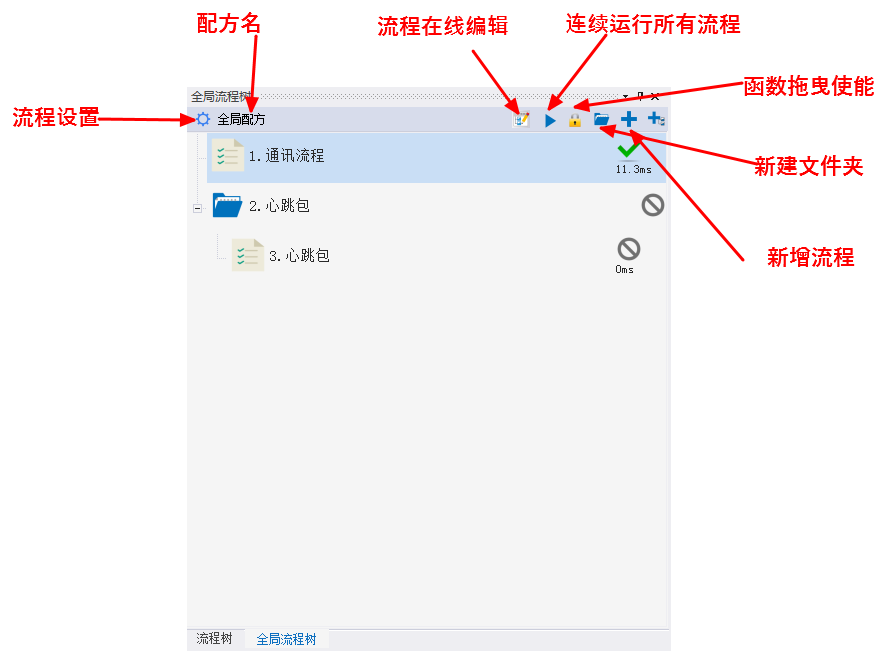

![](/media/202602/2026-02-05_173355_5942670.3588182698507083.png)

### 在线编辑

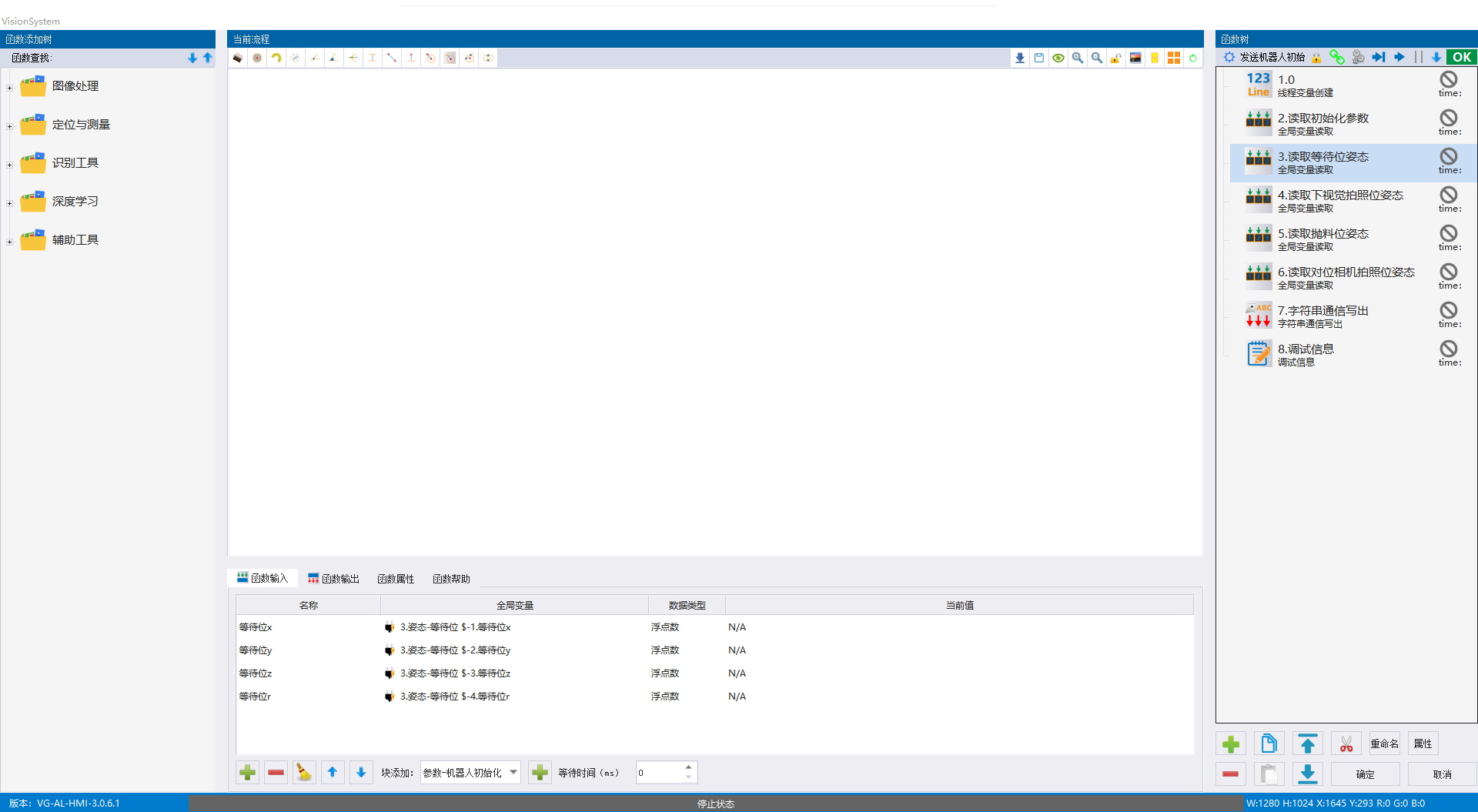

选中一个流程，点击此图标，就可以全屏展示当前选中流程的函数树编辑界面。
![](/media/202602/2026-02-05_163659_0875660.3096982419233848.png)
**重点介绍一些与编辑界面不一样的参数或者操作：**

![](/media/202602/2026-02-05_182058_0849230.7979007330857008.png)

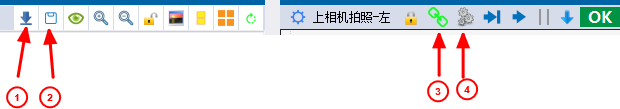

#### ①：替换流程
将此流程的修改，替换到当前工程上，点击此按钮可以在实时保存修改的参数并替换。**注意一定要编译流程成功，替换流程操作才可成功。**
#### ②：保存工程
将此流程的修改，替换到当前工程上的同时，保存整个工程的修改
#### ③：编译流程
检查流程中的端口链接，数据结构，函数逻辑等问题，有问题则会编译失败，并且在软件提示信息区展示所有的报错信息。
#### ④：检测设置
可以设置检测或连续检测的时候，某些类型的函数跳过。

![](/media/202602/2026-02-05_183433_0151800.7348827430660934.png)

>i **可在软件介绍部分查看编辑界面其它相关的详细介绍**
>[函数添加树](/doc/297)
[图像显示区域](/doc/320)
[函数信息](/doc/300)
[函数树](/doc/298)

### 流程右键菜单选项

![](/media/202602/2026-02-05_173824_4574720.6002887082376618.png)

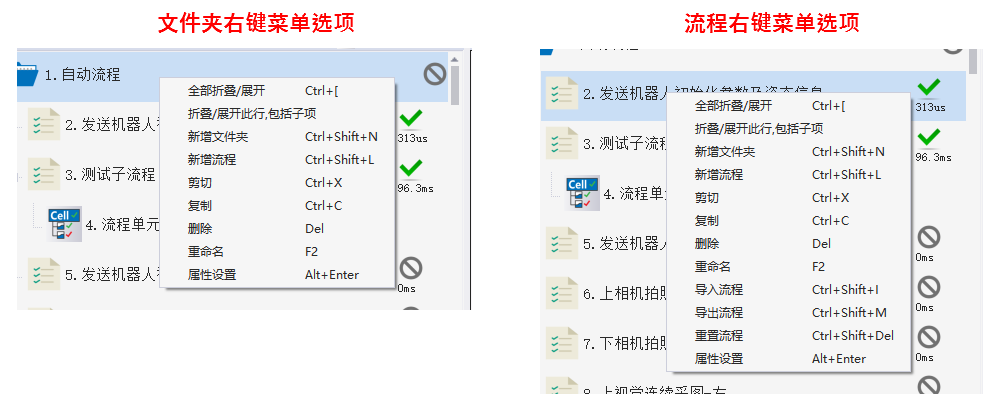

流程支持导入导出，重置（重置后会清空该流程下所有的函数），其它的操作字面意思即可理解。
