数据捆绑

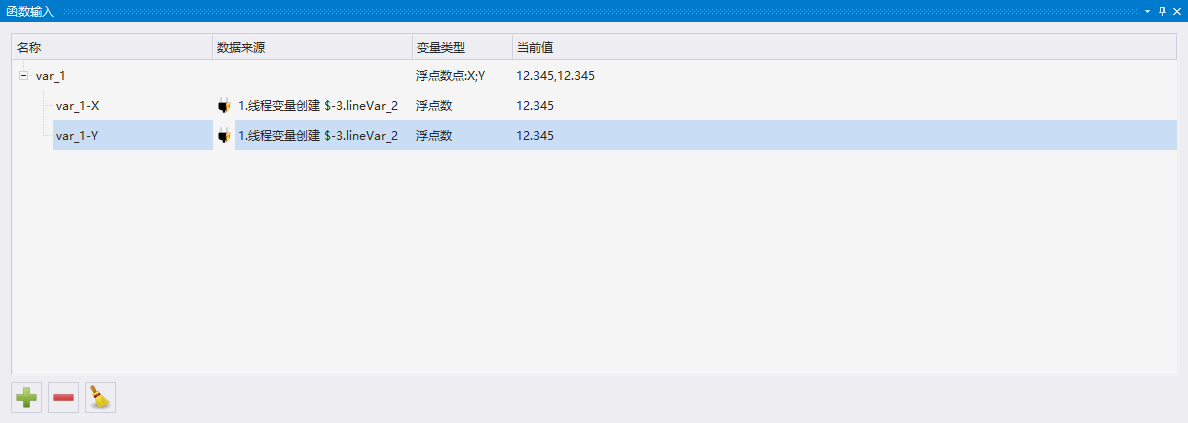

## [数据捆绑]  ## 使用场景 用于将数据捆绑为指定的结构体，如：姿态可以通过X、Y、A或者点（X，Y），A捆绑成，对应的数组类型也支持。支持的结构体有：点、姿态、直线、圆、正矩形、斜距形、范围、环形、圆弧、扇形及其对应的数组类型。 ## 参数配置说明  表中名称：第一层双击可修改对应输出端口的名称。 表中数据来源：第一层不可操作；第二层单击弹出对应类型的输出端口的菜单，选中需要捆绑的输出端口。 表中变量类型：第一层单击弹出数据捆绑的类型的菜单，选中需要捆绑的类型和方式；第二层用于显示进行捆绑的数据类型。 表中当前值：第一层用于显示绑定后的值，第二层用于显示连接进来的绑定值。 表的操作有以下操作： 1、加号：点击添加需要捆绑的输入端口和输出端口。 2、减号：点击删除选中的捆绑的输入端口和输出端口。 3、清空：点击清空所有添加的捆绑的输入端口和输出端口。 ## 输出说明  1、运行结果：数据捆绑成功则返回true，否则返回false。 2、新增的捆绑数据： 点击此处跳转到对应的中文说明书文章页: [Data Binding](/doc/532)
