学习基准目标

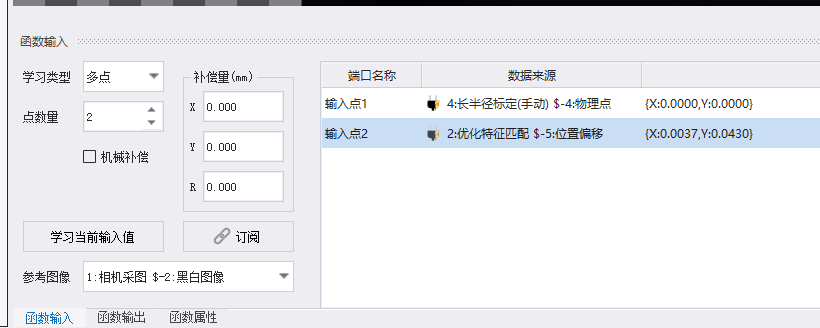

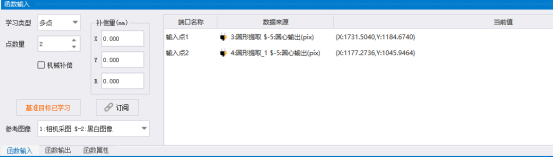

## 学习基准目标 记录一个学习值输出。 ## 模块原理 学习基准目标是学习需要对准的位置并记录。连接端口后需要运行一下流程，将数据输入后，再点击**学习基准目标**记录数据。  基准目标学习后，会在图像上显示基准点，方便之后的对位或者纠偏时查看。 多点的形式：  点加角度的形式：（箭头为角度方向）  ## 使用方法 ## 参数配置说明  【机械补偿】勾选后补偿值将转换为机械数据加在输出结果上。（勾选后需要连接标定） 不勾选**机械补偿**时，补偿量为像素补偿，补偿到输出。勾选机械补偿，补偿量输入为机械点，需要引入标定将补偿转换为图像点加到输出。 点击此处跳转到对应的中文说明书文章页: [Learn Reference Target](/doc/649)
