等待数字输出口

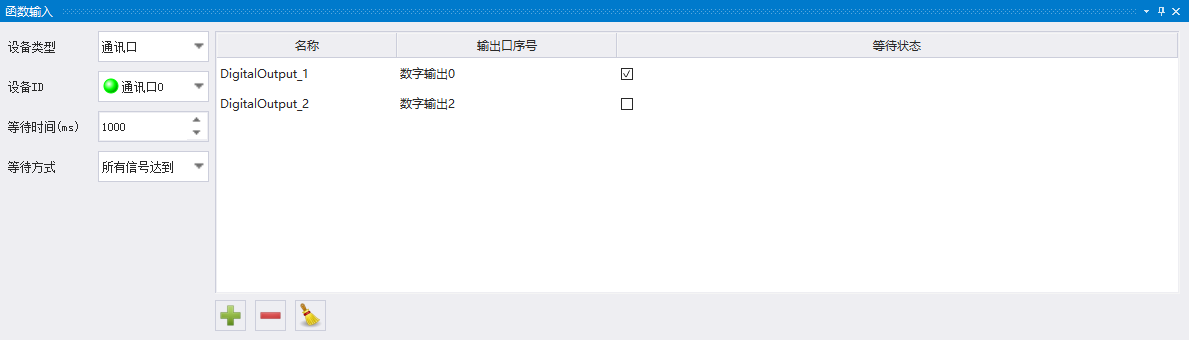

## [等待数字输出口]  ## 使用场景 用于在指定的时间内等待指定数字输出口是否变为了设置的等待状态。 ## 参数配置说明  1、设备类型：支持相机、通讯口、光源控制器、IO板卡、运动控制器。 2、设备ID：选中要控制的设备。 3、等待时间（ms）：最大的等待时间。 4、等待方式：支持所有信号达到、有一个信号达到。 表中的名称：双击可修改输出端口的名称。 表中的输出口序号：单击弹出选中设备的所有的数字输出口，选中要等待的数字输出口。 表中的等待状态：勾选表示高电平；不勾选表示低电平。 表的操作有以下操作： 1、加号：点击添加需要进行等待的数字输出口和状态。 2、减号：点击删除选中的进行等待的数字输出口和状态。 3、清空：点击清空所有添加的进行等待的数字输出口和状态。 ## 输出说明  1、运行结果：在指定时间内等待到了数字输出口的状态为设置状态则返回true，否则返回false。 2、数字输出口的当前状态。 点击此处跳转到对应的中文说明书文章页: [Wait for Digital Output](/doc/566)
唐红
2026年3月18日 10:55
