寄存器通信写出

## [模块名称]

![](/media/202603/affa3456-7a90-4af4-b4c4-32f6e6fa2452_1773821958.png)

## 使用场景
将图像处理后的数据发送到指定的通讯口的指定寄存器上。注意：布尔值时都转换为整数类型，1表示false，2表示true。

## 参数配置说明

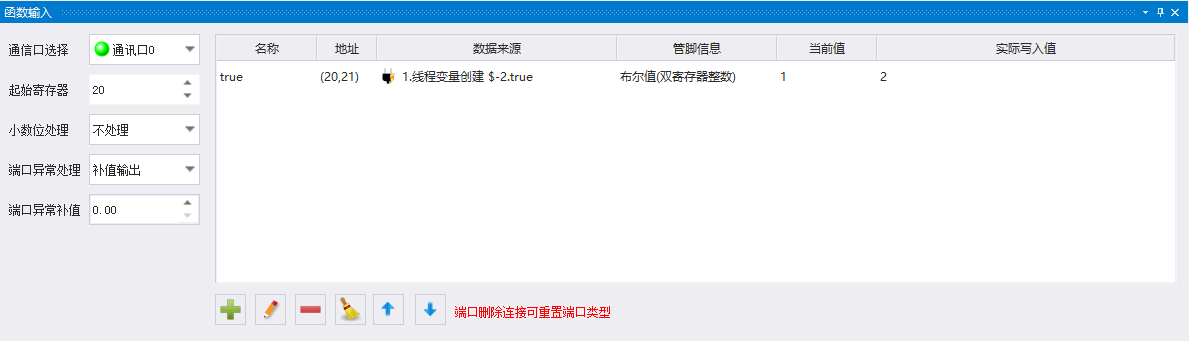

![](/media/202603/67b7a3d9-b7fb-4d75-a0f7-290ea0a4d438_1773822051.png)
1、通讯口选择：选需要读取的通讯口，灰色灯表示通讯口未使用；红色灯表示通讯口连接失败；绿色灯表示通讯口正常连接。
2、起始寄存器：从通讯口写出的寄存器数据的起始地址。
3、小数位处理：对连接的包含浮点数的所有数据类型进行小数保留，支持：不处理、保持0位小时、保持1位小时、保持2位小时、保持3位小时、保持4位小时、保持5位小时、保持6位小时。
4、端口异常处理：支持补值输出。
5、端口异常补值：异常时填补的值，默认为0。

表中的名称列：双击可修改选中的输入端口的名称。
表中的地址：写出的值对应的寄存器的范围。
表中的数据来源：单击弹出可输出类型的输出端口菜单，选中要输出的数据。
表中的管脚信息：显示输出数据的数据类型和对应寄存器的转换关系。
表中的当前值：显示当前端口连接的实际值。
表中的实际写入值：实际写入到寄存器中的值。如：布尔值类型时则时1或者2。
![](/media/202603/2411bf1f-ad8d-4c73-8c71-6453facaa7a3_1773822064.png)
寄存器起始地址：数据对应的寄存器的起始地址，不可设置。
寄存器范围：数据对应的寄存器的长度，不可设置。
数据类型：选择数据类型，不可设置。
数组长度：只有数据类型为数组时才可以设置。
寄存器对应关系：数据对应的关系。

表的操作有以下操作：
1、加号：点击弹出寄存器通讯输出端口设置界面，添加需要写出的数据。
2、修改：点击弹出寄存器通讯输出端口设置界面，修改选中的写出的数据的转换关系。
3、减号：点击删除选中的写出的数据。
4、清空：点击清空所有添加的写出的数据。
5、上移：点击上移选中的写出的数据。
6、下移：点击下移选中的写出的数据。

## 输出说明

![](/media/202603/fb760c96-9b01-495e-a577-abbce4a3b015_1773821947.png)
1、运行结果：寄存器通讯写出成功则返回true，否则返回false。
