首页
字符设置控件

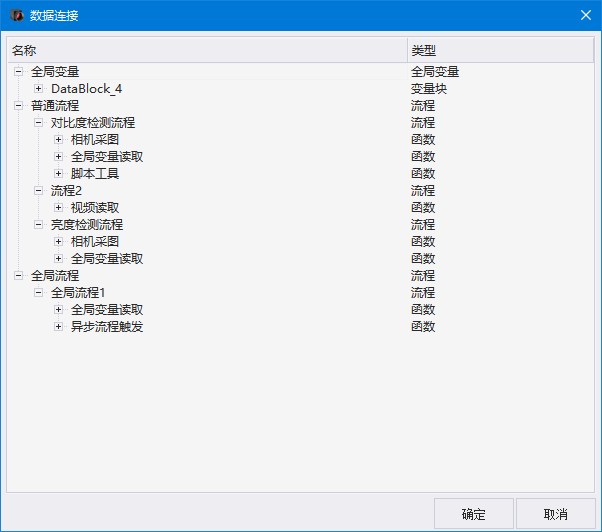

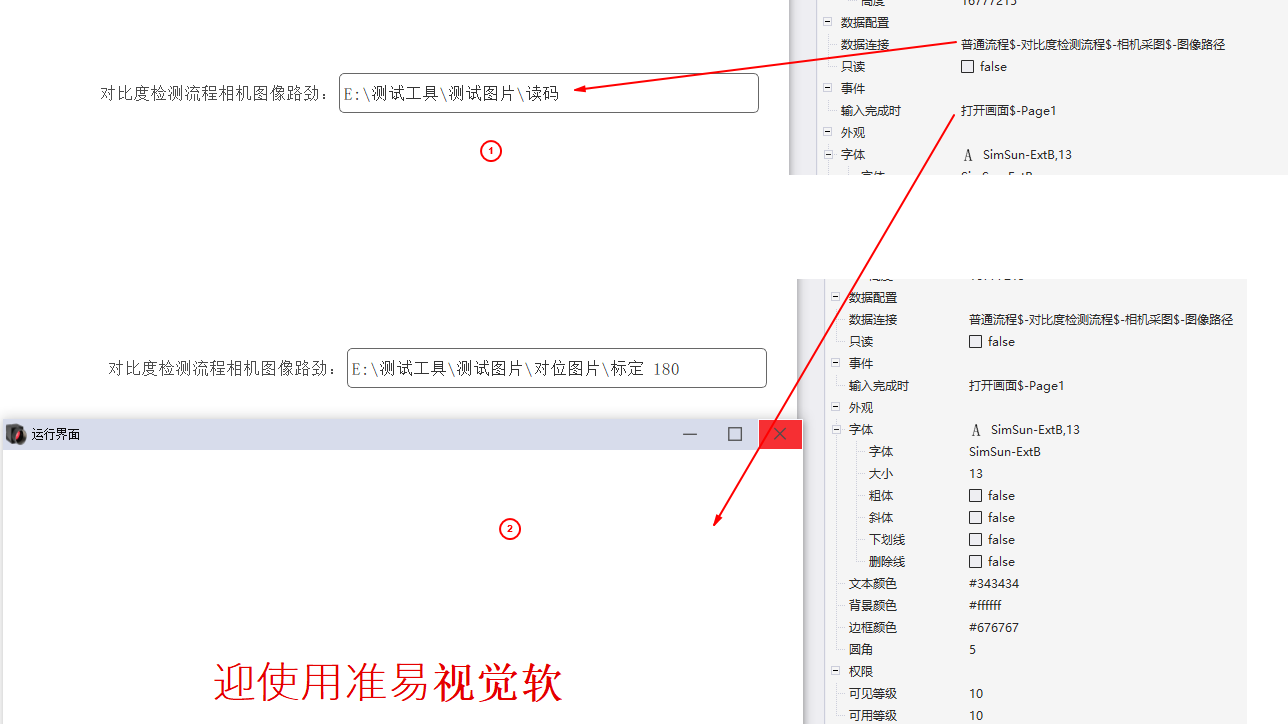

## 字符设置控件 ### 定义 针对字符串类型的数据进行展示和修改的控件。目前用的最多的是针对全局变量里的字符串变量进行修改和展示。 ### 属性 基本信息，坐标大小，最小宽高，最大宽高以及权限与图像控件一致，请查看[图像控件](/doc/340)相关介绍。 ### 数据配置 数据配置是提供给字符设置控件展示信息的数据源，主要是展示数值类型为字符串类型的全局变量或者其他流程中的字符串参数。（除了相机名，图像路径，我觉得其他的都是类似日志信息，应该不允许修改。还有这里也可以给一些工程名，配方名，模块名等修改）  ### 事件-输入完成时 字符控件是可以修改数据配置中配置的数据源。当修改完成时，字符空间失焦后，即会触发的事件。如果值没有任何修改，也不会触发该事件。  ### 外观属性 可参考[整数设置控件](/doc/347)的外观属性相关介绍。 ### 字体属性 可参考[整数设置控件](/doc/347)的字体属性相关介绍。 点击此处跳转到对应的中文说明书文章页: [String Setting Widget](/doc/624)
