软件介绍

## 主界面介绍
点击软件启动图标即可进入软件主界面

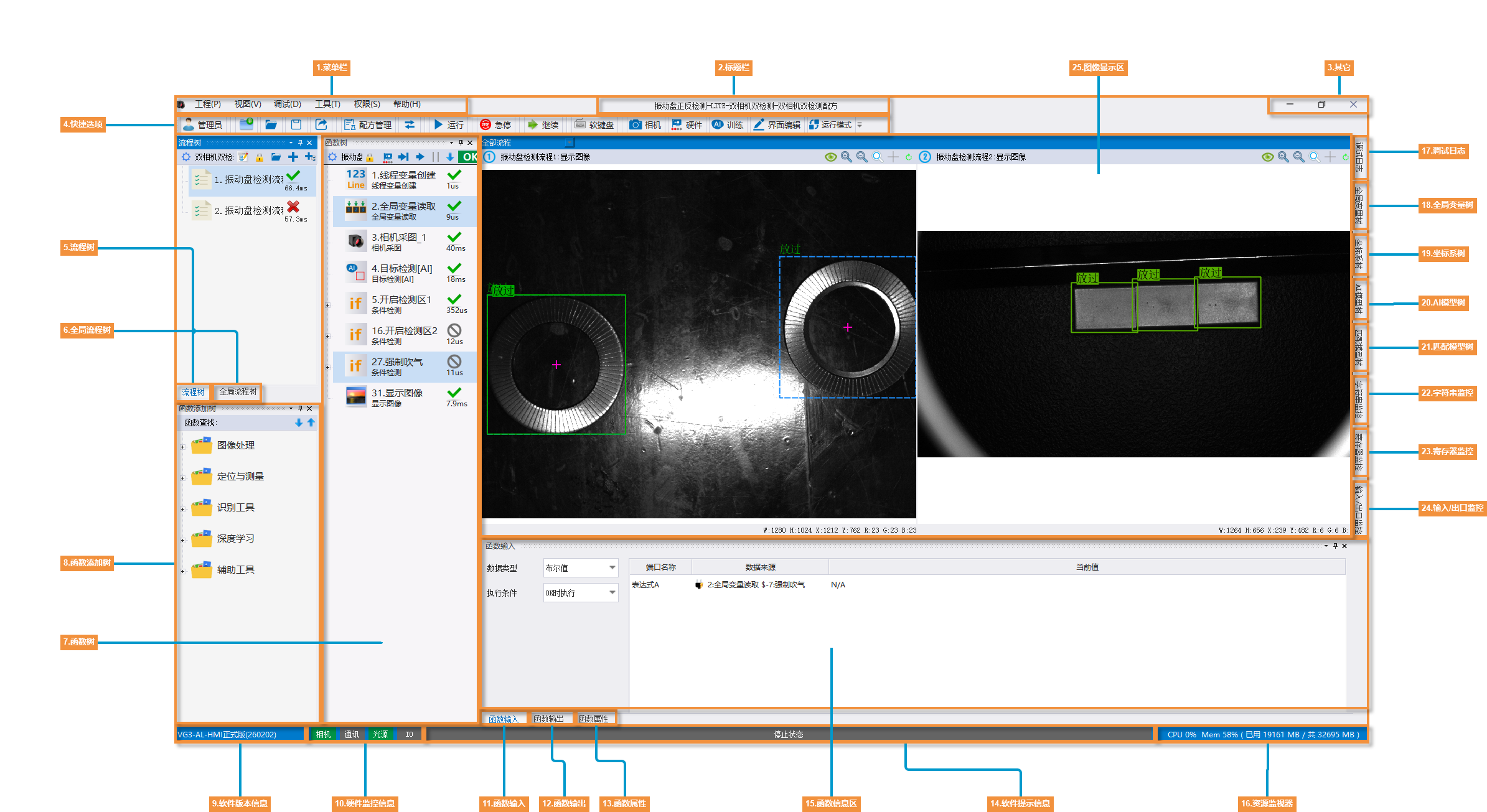

![](/media/202602/page_1_1770017345.png)

---

#### 该界面各区域的说明参见下表：

| 序号| 名称 | 描述 | 截图 |
| ---| --- | --- | --- |

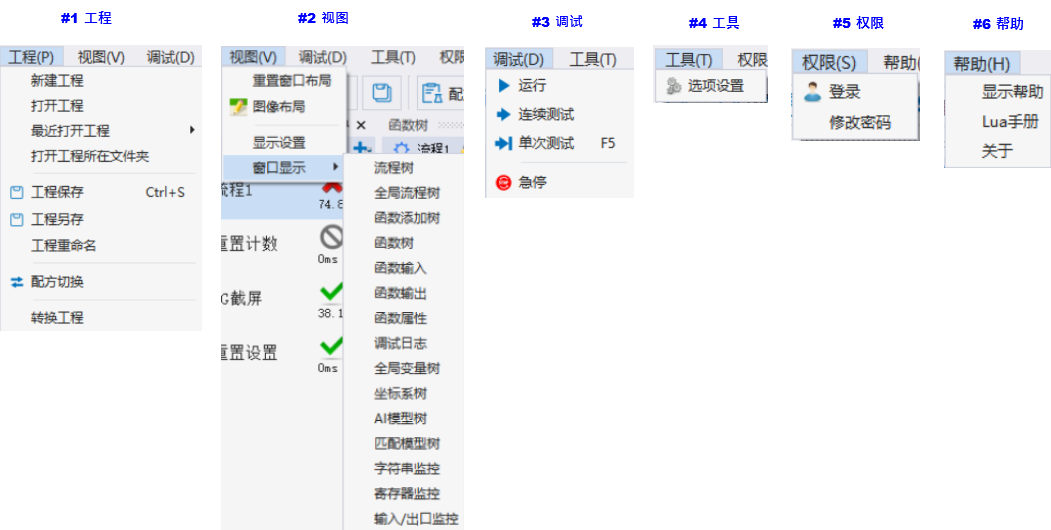

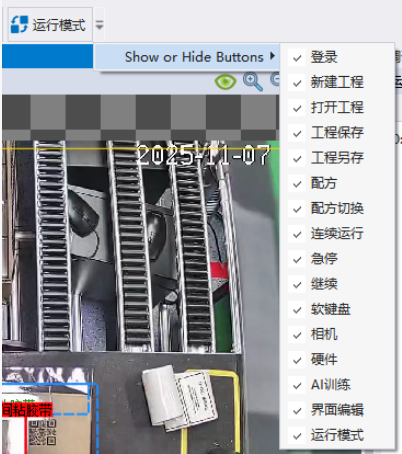

| 1 | 菜单栏 | 提供**工程**、**视图**、**调试**、**工具**、**权限**、**帮助**菜单选项。详情参见[菜单栏](/doc/289/)。。|![](/media/202601/2026-01-13_150243_9019780.5600436297023086.png)|
| 2 | 标题栏 | 显示工程的名称以及配方的名称，中间是以-分割，前面是工程名，后面是配方名。当切换配方的时候，此处的名称也会随之更新。 |![](/media/202601/2026-01-14_165442_7814770.10095608358274744.png)|
| 3 | 其它 | 该区域的图标由左至右依次用于： 最小化主界面窗口。 最大化主界面窗口。 缩小主界面窗口。 关闭软件。|![](/media/202601/2026-01-14_165456_7740710.7667665116088136.png) |
| 4 | 快捷选项 | 提供软件常用的快捷入口。 1. **权限**相关的，用户信息。 2.**工程**相关的打开工程，保存工程等。 3.**调试**相关的，运行，急停等。 4.**硬件**相关的，例如相机，硬件等。 详情请参照 [快捷选项](/doc/295/)。。 | ![](/media/202601/2026-01-13_150646_4347300.961816026435429.png) ![](/media/202601/2026-01-13_150746_4363060.9078642689373401.png)|

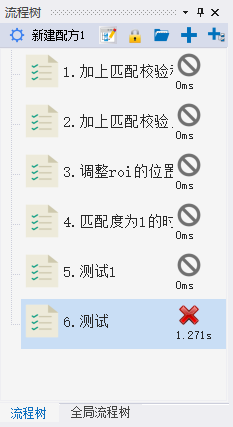

| 5 | 流程树 | VG3中任何一个视觉检测项目都是由流程组成，流程里面通过函数编排检测步骤，从而适应不同的检测场景。VG3支持创建多个流程，各流程互不干扰。同时也可通过全局流程和全局变量设计跨流程的数据交互与执行逻辑。 详情请参照 [流程树](/doc/296)。。。| ![](/media/202601/2026-01-14_154241_9737290.7883180156242477.png) |
| 6 | 全局流程树 | VG3软件提供多配方模式，而普通流程与配方强关联，但是全局流程则与配方解耦，其可在所有配方中得以执行。 详情请参照 [全局流程树](/doc/297)。。。 | ![](/media/202601/2026-01-14_154353_7774180.7216536886816155.png) |

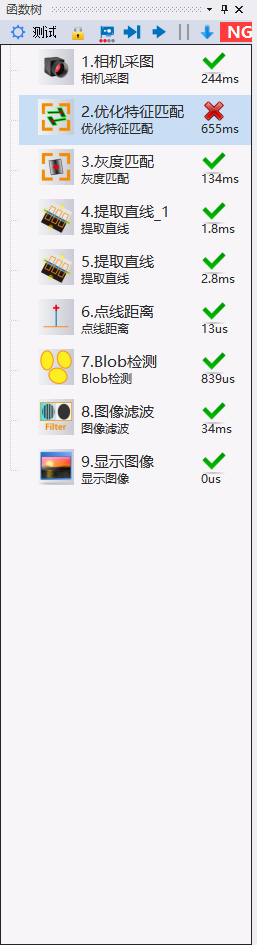

| 7 | 函数树 | 此区域即为流程函数编排区域，通过编排不同函数的执行顺序从而定制不同的检测流程。 详情请参照 [函数树](/doc/298)。。。 |![](/media/202601/2026-01-14_154531_8248020.004935658552605804.png)|

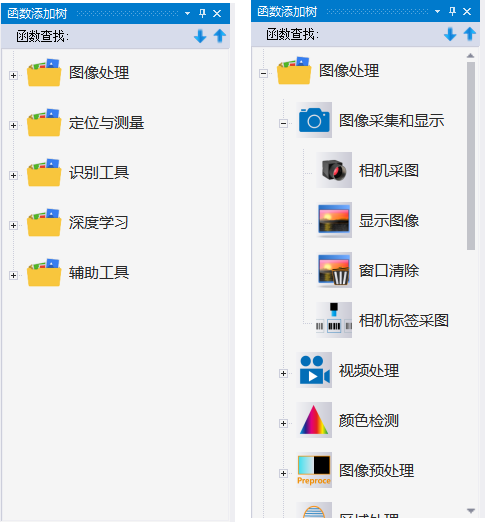

| 8 | 函数添加树 | 流程中，包括全局流程里面所用到的函数都可以在函数添加树中找到，函数添加树分为**5大类**，**200+**的函数模块，适用各种**工业检测领域**，详细的模块使用和参数说明请参照说明书的各大模块说明。 本区域支持键入关键字搜索模块，上移下移功能。 |![](/media/202601/2026-01-14_154640_2274860.7468173138891366.png)|
| 9 | 软件版本信息 |VG3为收费软件，无法直接打开。需使用加密狗或授权码进行激活方可使用。VG3软件提供了各种版本供选择，详细请参照 [软件版本说明](/doc/299)| ![](/media/202601/2026-01-14_154840_6155570.5553342442816258.png) |
| 10 | 硬件监控信息 | VG3在状态栏专门为硬件提供了连接状态的图形化显示，让客户在检测过程中轻松监控硬件的健康状态。 | ![](/media/202601/2026-01-14_154858_4809170.22353289090834383.png)|

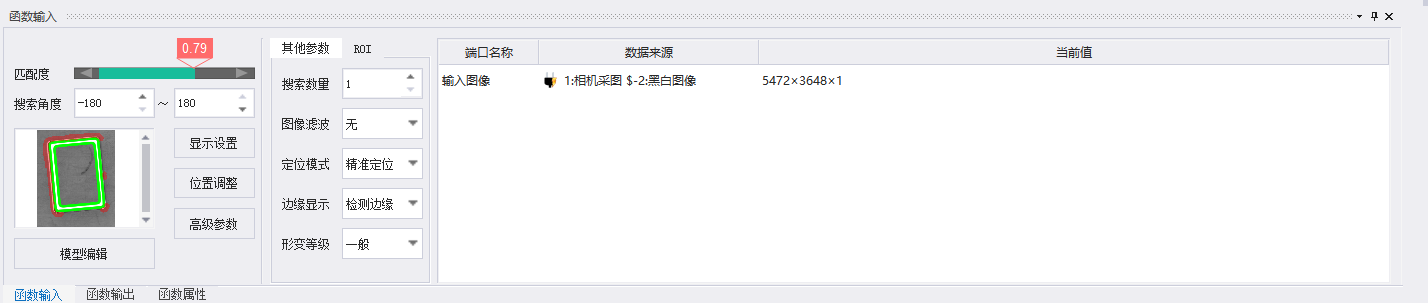

| 11 | 函数输入 | 针对每个函数，VG3提供了三个区域来呈现函数的所有信息。方便视觉工程师再编排流程时可以方便快捷的设置函数参数，查看函数的运行输出，以及各种参数的属性。 1. 函数输入 2.函数输出 3.函数属性 `函数输入主要是提供函数输入的参数，每个函数的参数都不尽相同，我们需要正确的设置好函数的输入参数才可以使该函数正确的运行。` 详情请参照 [函数信息](/doc/300)。。 | ![](/media/202601/2026-01-14_155114_1008190.7510955407850859.png) |

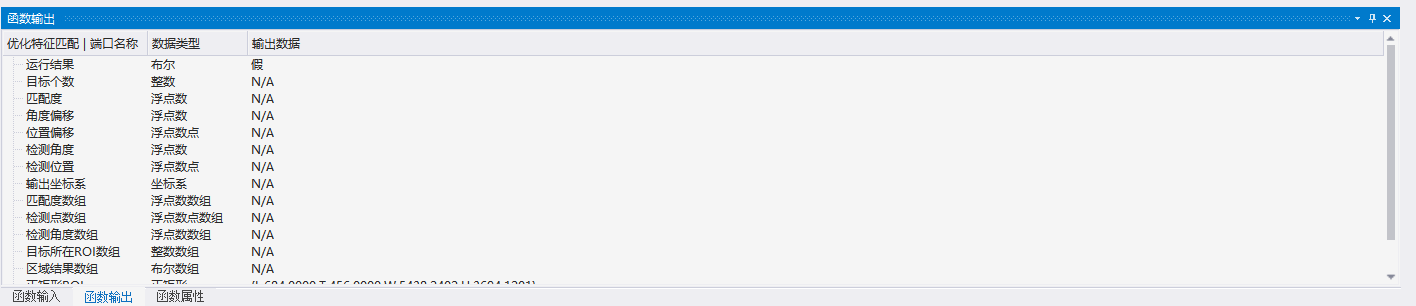

| 12 | 函数输出 | 针对每个函数，VG3提供了三个区域来呈现函数的所有信息。方便视觉工程师再编排流程时可以方便快捷的设置函数参数，查看函数的运行输出，以及各种参数的属性。 1. 函数输入 2.函数输出 3.函数属性 `函数输出主要是提供函数输出的参数，函数输出参数是根据该函数的实际功能而产出的，它是提供给下游函数以及全局变量使用的重要数据，也是用户查看函数运行结果的重要区域。` 详情请参照 [函数信息](/doc/300)。。 | ![](/media/202601/2026-01-14_155135_0902990.85428624383778.png)|

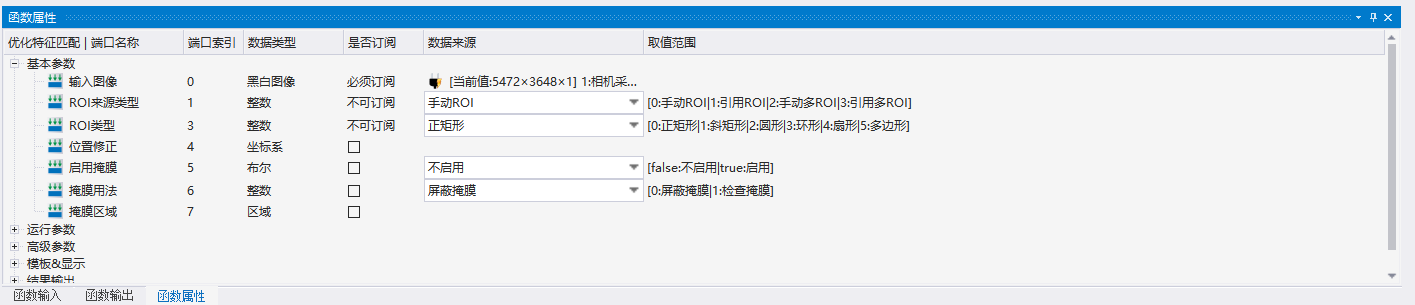

| 13 | 函数属性 | 针对每个函数，VG3提供了三个区域来呈现函数的所有信息。方便视觉工程师再编排流程时可以方便快捷的设置函数参数，查看函数的运行输出，以及各种参数的属性。 1. 函数输入 2.函数输出 3.函数属性 `函数属性把所有的参数都汇总显示，包括输入参数，运行参数以及输出参数，这个区域会显示更多的参数信息，还提供订阅功能，此处的参数的值可以来源于订阅的值，订阅提供上层模块的输出以及全局变量的输出。` 详情请参照 [函数信息](/doc/300)。。 | ![](/media/202601/2026-01-14_155158_2512130.24405784215241866.png)|

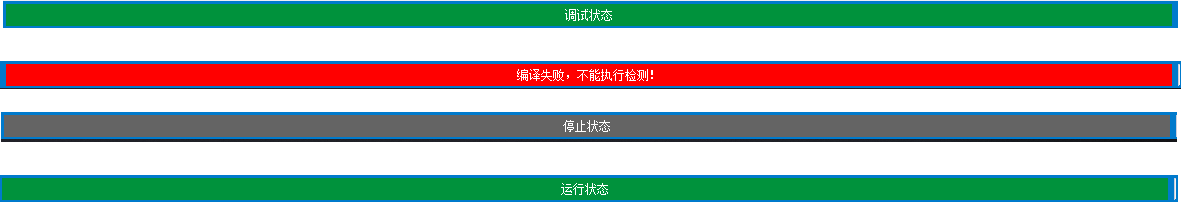

| 14 | 软件提示信息 | 1、支持显示当前的模式是 停止状态（灰色），编译状态（绿色），运行状态（绿色） 2、支持显示编译或运行时的错误提示，显示会呈现红色 | ![](/media/202601/2026-01-15_104224_3285320.8883301062115339.png)|
| 16 | 资源监视器 | VG3专门提供了软件运行所占的电脑资源监控可视化显示，客户可以方便的查看到软件运行的电脑环境健康状态，当CPU或者Mem指标异常时，可以及时查看。 | ![](/media/202601/2026-01-14_155224_6492920.15087144963970545.png)|

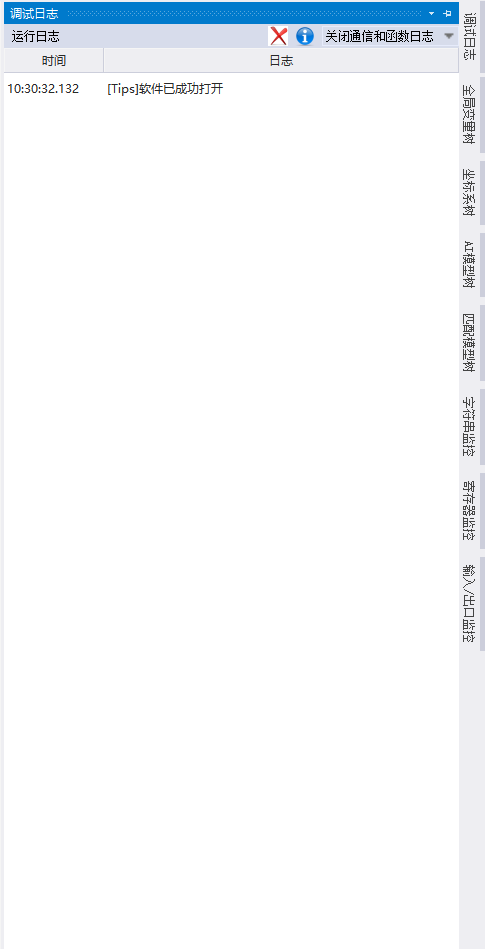

| 17 | 调试日志| 显示函数或者通信的运行日志，当软件进行编译或者运行的时候，如果开启，即可以实时看到他们的运行日志。 | ![](/media/202601/2026-01-14_155312_6253590.889135354421645.png)|
| 18 | 全局变量树 | 定义可在全局使用的变量，比如用到全局流程或者运行界面。详情请参照 [全局变量树](/doc/297)。。。 | ![](/media/202601/2026-01-14_155312_6253590.889135354421645.png)|

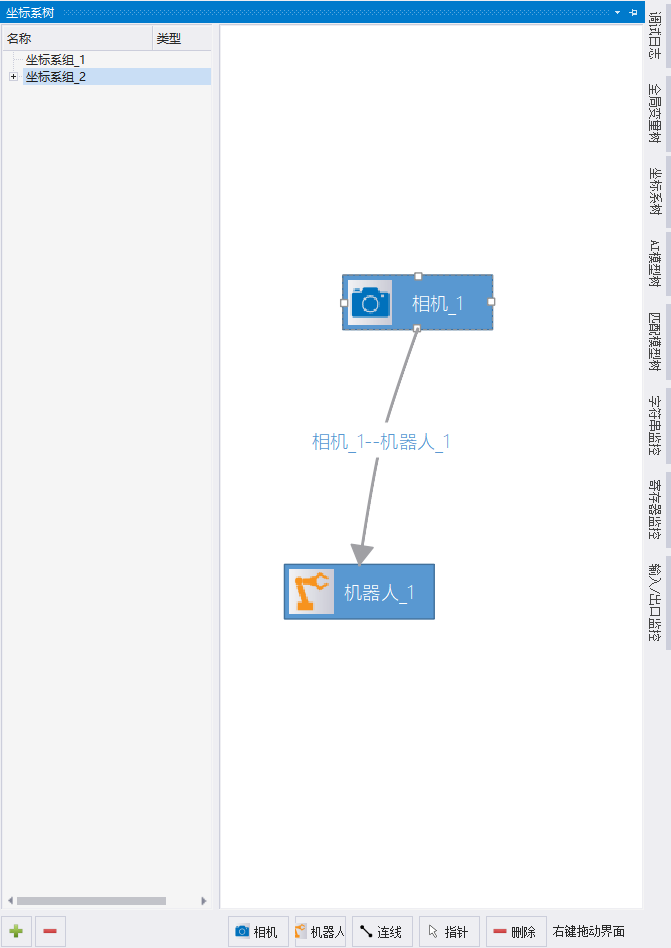

| 19 | 坐标系树 | VG3通过可视化的方式可以建立一些**物理坐标系**和**图片像素坐标系**之间的转换关系。有两个实体，相机和机器人。相机就是指的图片像素坐标系，机器人指的是物理坐标系，或者叫世界坐标系。有了这些坐标系的转换，就可以通过视觉软件来控制机器人。详情可以看定位和匹配模块大类的介绍。|![](/media/202601/2026-01-14_155521_0709190.5722331400757267.png) |

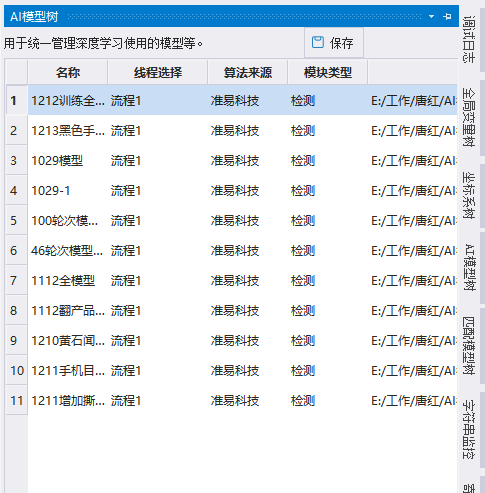

| 20 | AI模型树 | 以AI训练器为依托，集成各种AI模型，全面介入AI智能，可适配更加广阔的应用场景。当在AI训练器训练好的模型，先要导入到AI模型树，才能被流程树种的AI相关的模块使用。 [AI训练器](/doc/282)详细介绍。 [AI模型树](/doc/309)的详细介绍。 |![](/media/202601/2026-01-16_165315_9320860.977115362365038.png) |

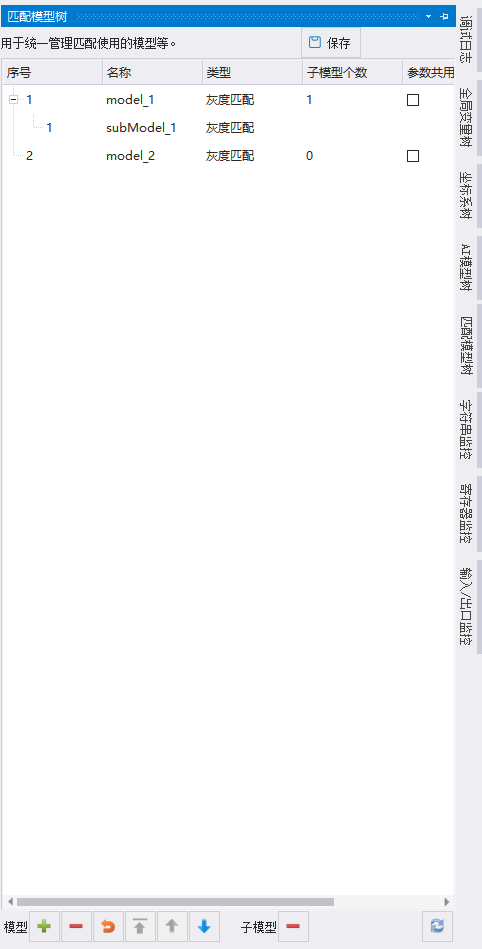

| 21 | 匹配模型树 | VG3提供全局的匹配模型管理，用户可以在此处定义各种匹配模型，然后再相应的函数模块中进行引用。 |![](/media/202601/2026-01-14_155548_8903410.6751400804187586.png) |

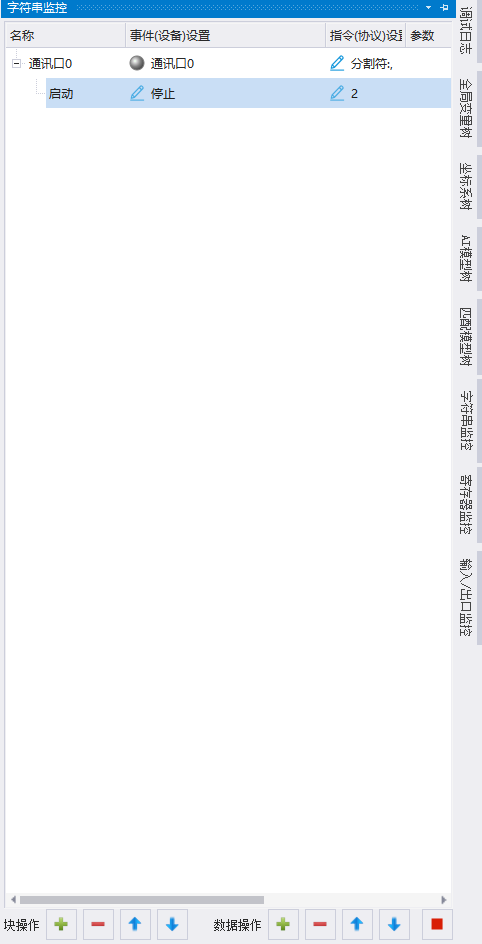

| 22 | 字符串监控 | VG3提供4种与硬件通信的方式，机器人-字符串类型，PLC-寄存器类型，开关式-数字输入输出类型，西门子-DB块。当硬件通信的方式是字符串类型的时候，即可在此处进行VG3流程，配方，数据等的统一管理与控制和操作。详细请参照 [字符串监控的操作](/doc/292/)。。。 |![](/media/202601/2026-01-14_155649_1463830.7400755135143875.png)
 |

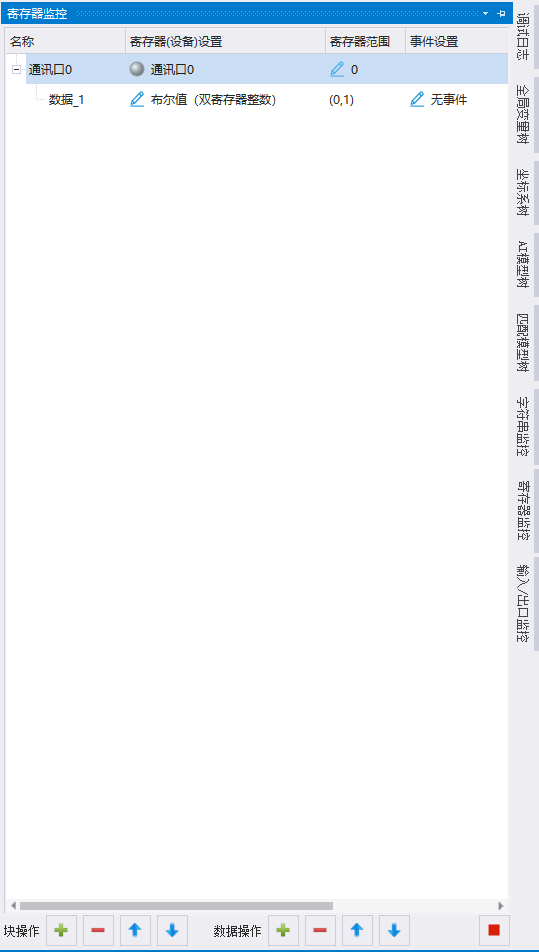

| 23 | 寄存器监控 |VG3提供4种与硬件通信的方式，机器人-字符串类型，PLC-寄存器类型，开关式-数字输入输出类型，西门子-DB块。当硬件通信的方式是寄存器类型的时候，即可在此处进行VG3流程，配方，数据等的统一管理与控制和操作。详细请参照 [寄存器监控的操作](/doc/292/)。。。 | ![](/media/202601/2026-01-14_155722_6267650.7896637166947075.png)|

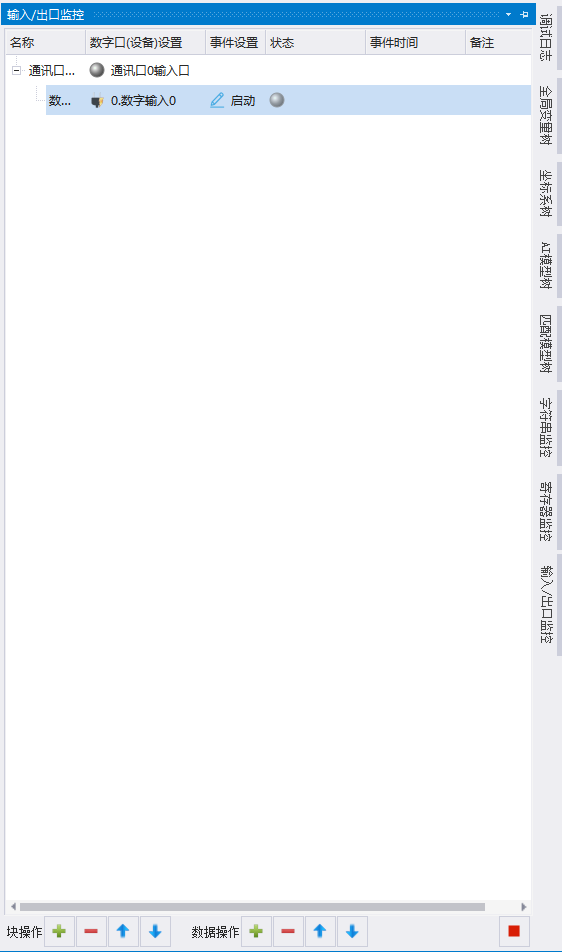

| 24 | 输入/出口监控 | VG3提供4种与硬件通信的方式，机器人-字符串类型，PLC-寄存器类型，开关式-数字输入输出类型，西门子-DB块。当硬件通信的方式是数字输入输出类型的时候，即可在此处进行VG3流程，配方，数据等的统一管理与控制和操作。详细请参照 [数字输入/输出口监控的操作](/doc/291/)。。。 | ![](/media/202601/2026-01-14_161758_7330710.051385999386711845.png)|

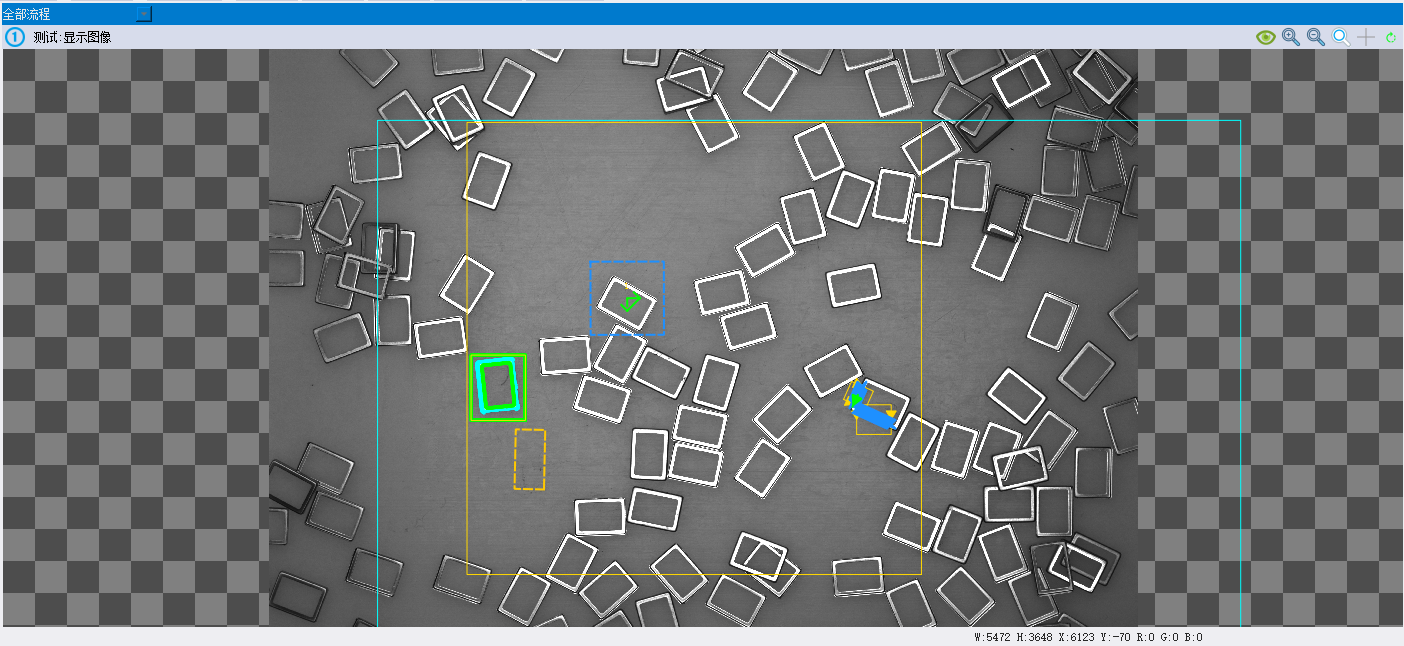

| 25 | 图像显示区 | 执行流程后，可在该区域查看经流程中各模块处理后的图像和各模块的输出结果。详情参见[图像显示区域](/doc/302)。。。 |![](/media/202601/2026-01-14_162023_6320760.6149846954421341.png) |

点击此处跳转到对应的中文说明书文章页:&nbsp;[Software Introduction](/doc/580)
