映射引用

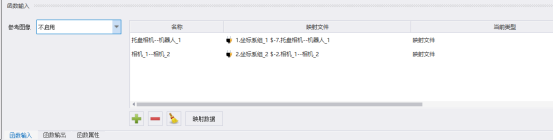

## 映射引用 加载已生成的全局映射数据文件输出，方便其他模块使用。输出为一个映射组和映射标定。 ## 模块原理 生成的映射会储存在全局坐标的坐标系树中，使用时需要使用映射引用模块。标定则需要通过标定引用模块。 ## 使用方法 ## 参数配置说明  【映射文件】</span>选择对应坐标系组，映射数据将记录到该坐标系组下的映射文件中。同时选择对应坐标系组下的映射文件，映射数据将记录在该文件中。（其中映射文件须在全局数据管理中的坐标系标定中设置，先增添坐标系组，再在对应坐标系组下拖拉两个相机至窗口中，选择连线将两个图标相连，即可生成映射文件。） 【参考图像】</span>在处理过程中用作参照的图像。 【映射数据】</span>生成选中的映射的数据。 ## 输出说明 映射引用同时会将映射组成映射组输出，方便多相机模块使用。  点击此处跳转到对应的中文说明书文章页: [Mapping Reference](/doc/458)
