## [西门子DB块读入]

![](/media/202603/0827e8ac-008a-43e8-8b92-67b706e364f4_1773820668.png)

## 使用场景
用于读取指定S7通讯协议的通讯口的指定的DB块中的Byte，并按照指定格式转换为数据，并获取数据变化的状态。变化状态有：不发生变化时为0；当数据转为非0数据时为1；当数据变为0时为-1。注意：布尔值实际读取为整数，1表示false；2表示true。

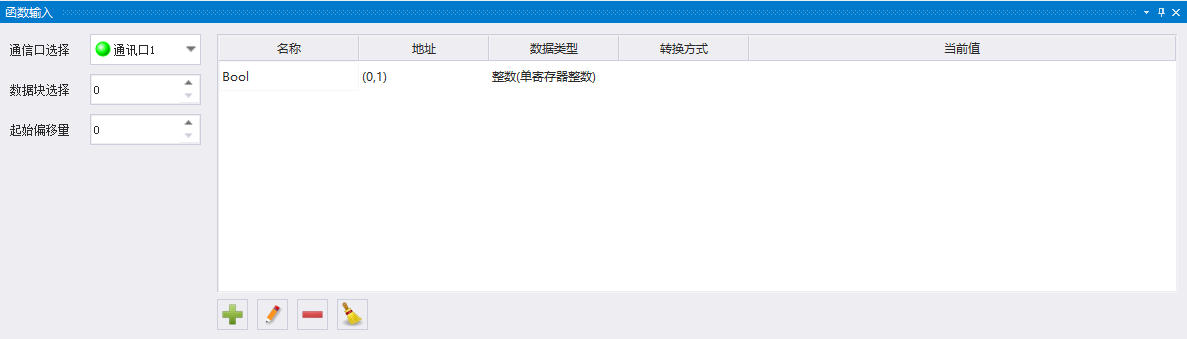

## 参数配置说明
![](/media/202603/7e2f581f-a8fd-487c-8e9c-6f1cc36ab506_1773820680.png)
1、通讯口选择：选需要读取的通讯口，灰色灯表示通讯口未使用；红色灯表示通讯口连接失败；绿色灯表示通讯口正常连接。
2、数据块选择：设置进行读入的DB块。
3、起始偏移量：读入的DB块的起始偏移量。

表中的名称列：双击可修改选中的读入的输出端口的名称。
表中的地址：读取的值对应的DB块的范围。
表中的数据类型：
表中的转换关系：DB块读入数据的转换关系。
表中的当前值：显示当前DB块读取到的值。

![](/media/202603/5a365bf9-5992-4c79-9162-4e72285cfe81_1773820781.png)
寄存器起始地址：数据对应的DB块的起始地址，不可设置。
寄存器范围：数据对应的DB块的长度，不可设置。
数据名称：设置数据的名称。
数据类型：选择数据类型，当数据类型为数组类型时数组长度可以设置。
数组长度：只有数据类型为数组时才可以设置。
寄存器对应关系：数据对应的关系。

表的操作有以下操作：
1、加号：点击弹出寄存器通讯读取端口设置界面，添加需要读入的数据。
2、修改：点击弹出寄存器通讯读取端口设置界面，修改到选中的读入的数据。
3、减号：点击删除选中的读入的数据。
5、清空：点击清空所有添加的读入的数据。

## 输出说明

![](/media/202603/489e894d-487e-46c4-9273-a6567a8fb57b_1773820696.png)
1、运行结果：寄存器通讯读入成功则返回true，否则返回false。
2、总数据是否有变化：
3、单个数据是否有变化
4、读取到的DB块的值：
5、读取到的DB块的值的变化状态：不发生变化时为0；当数据转为非0数据时为1；当数据变为0时为-1。
