数字输出口读入

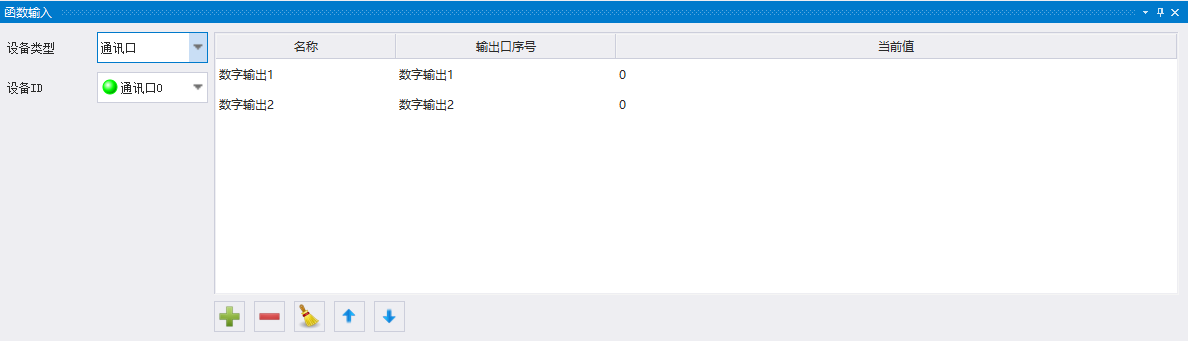

## [数字输出口读入]  ## 使用场景 用于读取指定数字输出口的电平状态和变化状态。变化状态有三种：不变化则返回0；从低电平变高电平为1；从高电平变低电平为-1。 ## 参数配置说明  1、设备类型：支持相机、通讯口、光源控制器、IO板卡、运动控制器。 2、设备ID：选中要控制的设备。 表中的名称：双击可修改输出端口的名称。 表中的输出口序号：单击弹出选中设备的所有的数字输出口，选中要读入的数字输出口。 表中的当前值：显示数字输出口的当前电平，1表示高电平；0表示低电平。 表的操作有以下操作： 1、加号：点击添加需要进行读入的数字输出口电平和变化状态。 2、减号：点击删除选中的进行读入的数字输出口电平和变化状态。 3、清空：点击清空所有添加的进行读入的数字输出口电平和变化状态。 4、上移：点击上移选中进行读入的数字输出口电平和变化状态。 5、下移：点击下移选中进行读入的数字输出口电平和变化状态。 ## 输出说明  1、运行结果：数字输出口读取成功则返回true，否则返回false。 2、总数字输入是否有变化：只要有一个数字输出口状态有变化则为true，否则为false。 3、新增的数字输出口的当前电平。 4、新增的数字输出口的变化的状态，没有变化为0；从低电平变高电平为1；从高电平变低电平为-1。 点击此处跳转到对应的中文说明书文章页: [Digital Output Read](/doc/565)
