标定引用

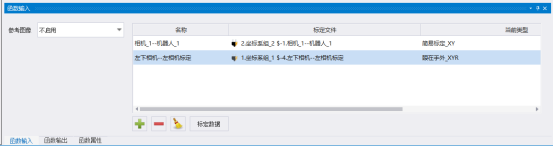

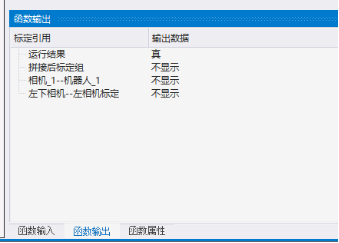

## 标定引用 选取全局数据中的标定数据使用。 ## 模块原理 生成的标定会储存在全局坐标的坐标系树中，使用时需要使用标定引用模块。标定引用可以引用所有的标定类型，包括测量标定，比例尺标定。映射则需要通过映射引用模块。选择标定然后点击标定数据，可以查看选中标定的标定信息。 ## 参数配置说明  标定引用可以引用所有的标定类型，包括测量标定，比例尺标定。 映射则需要通过<映射引用>模块。 选择标定然后点击标定数据，可以查看选中标定的标定信息。 创建新标定端口未连标定或者选择标定未生成时都会报错。 ## 输出说明 标定引用同时会将标定组成标定组输出，同时可以重复引用同一个标定，方便多相机模块使用。  点击此处跳转到对应的中文说明书文章页: [Calibration Reference](/doc/456)
