长半径标定（随机点）

## 长半径标定（随机点）

计算图像坐标系和机械坐标系之间的对应关系，并生成标定文件。

## 模块原理
通过手动输入走位坐标，和输入机械手走位对应的图片坐标，建立图像像素坐标与真实世界坐标之间的标定关系，并保存在全局变量的。
机械点和图像点数据通过外部获取（图像点一般通过优化特征匹配获取特征点得到）。
标定只有带角度的xyr，xr，yr类型。
## 使用方法

### 前后序模块

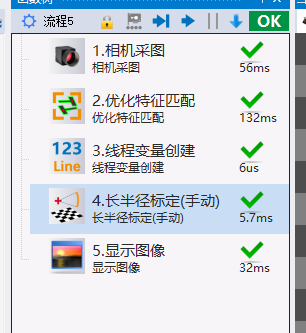

相机采图，优化特征匹配获取图像点数据，线程变量写入机械点数组，多次运行后生成标定。相机标定输出为下一次需要走到的机械点。
![](/media/202601/2026-01-15_112019_7392710.3180095338222123.png)

## 参数配置说明
【机械参数】设置机械走位的坐标，通过输入图像获取图像坐标。
注：标定模式下，第一次拍摄的图片不带入计算；仿真模式则会将第一张照片作为图像点的第一点。
【标定组】选择对应坐标系组，标定数据将记录到该坐标系组下的标定文件中。其中坐标系组须在全局数据管理中的坐标系标定中设置。
【标定文件】选择对应坐标系组下的标定文件，标定数据将记录在该文件中。（其中标定文件须在全局数据管理中的坐标系标定中设置，先增添坐标系组，再在对应坐标系组下拖拉相机及机器人至窗口中，选择连线将两个图标相连，即可生成标定文件）
【保存图像】将参考图像进行保存。
机械模型：
【XYR】机械结构XY轴可平移，并能旋转。
【XR（Y分离）】机械结构仅存在X轴平移，并能旋转，Y轴结构分离。
【YR（X分离）】机械结构仅存在Y轴平移，并能旋转，X轴结构分离。
拍照方式：
【眼在手外】相机安装在某个固定的位置，不跟随机械发生偏移和旋转。
【眼在手上】相机固定安装在机械旋转轴上，跟随机械发生偏移和旋转。
#### 机械参数
【机械旋转半径】旋转中心到特征匹配点的物理距离，只需输入大概值，用于提高计算速度。
【坐标系类型】判断机械手的坐标系类型。
【特征点角度】输入特征点在机械臂上的大概角度。只需输入大概值，用于提高计算速度。
【误差】标定数据与计算数据在机械轴的最大误差阈值。
【运行次数】标定运行总次数，最小为6。运行完设定次数后计算生成标定。移动需要有xyr各个方向上的。

![](/media/202603/2026-03-11_084236_6084280.8509147515134922.png)
## 输出说明

![](/media/202603/2026-03-11_084452_7835920.7023199772687552.png)
总运行结果在标定成功后输出为真，其他情况为假。
单次运行结果输出每一次拍照走位的运行结果。
当标定生成失败时，总运行结果和单次输出都为假。
## 注意事项
1. 使用下相机时需要进行X轴镜像。
2. 进行标定的平面高度需要和使用时的高度相同，否则会有误差。
3. 普通模式（标定模式）下，相机标定的第一张图像是不带入计算的，及相机需要多拍照一次，才能完成标定。
4. 移动需要有xyr各个方向上的变化。
## 问题解决
搭建以下流程，测试标定的xy方向准确度。移动匹配物1-10mm，观察标定转换结果是否对应改变，以测试准确度。
![](/media/202601/2026-01-15_100805_6340910.336455488330794.png)
在对位或抓取时，当偏移角度增大时，导致xy的误差相应增大，则是标定的旋转中心计算错误。可以通过增加标定的角度走位（30度以上）。或者通过增加旋转次数的方法解决问题。

[【附件】长半径标定（手动）示例工程.rar](/media/attachment/2026/03/%E9%95%BF%E5%8D%8A%E5%BE%84%E6%A0%87%E5%AE%9A%E6%89%8B%E5%8A%A8%E7%A4%BA%E4%BE%8B%E5%B7%A5%E7%A8%8B.rar)

点击此处跳转到对应的中文说明书文章页:&nbsp;[Long Radius Calibration (Manual)](/doc/453)
