图像控件

## 图像控件

### 定义
将流程中用到的相机显示窗口呈现到客户自己设计的运行界面。主要菜单有放大图像，缩小图像和最佳呈现图像。

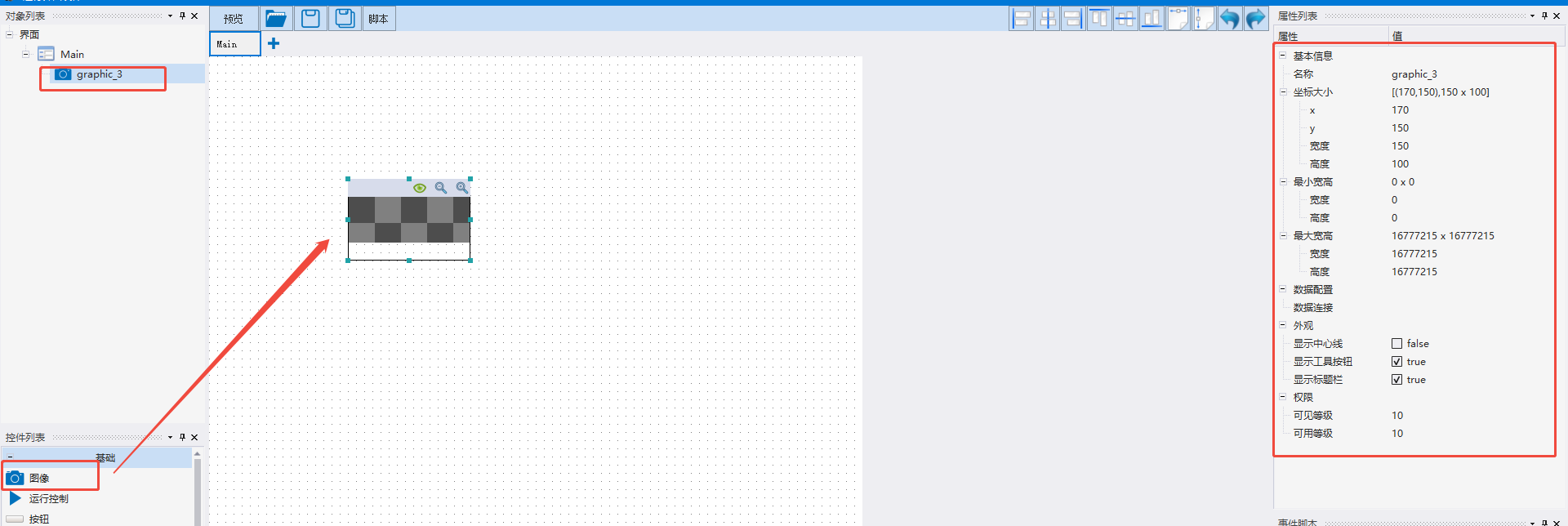

### 呈现

![](/media/202603//1772529892.6168563.png)

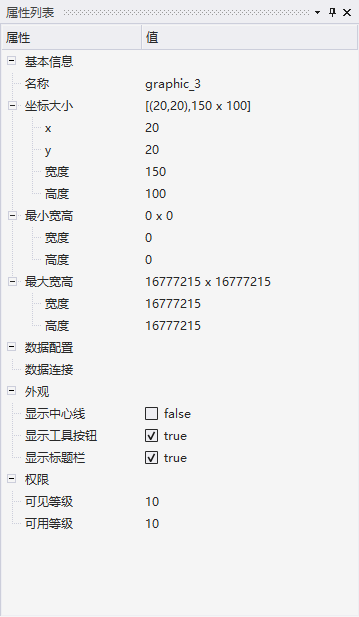

### 属性

![](/media/202603//1772529892.9297416.png)

### 基本信息-名称
该控件的所对应的对象名称，客户可以自己定义，只允许字母、数字、下划线、常见运算符。该值在一个工程里面是唯一的，不能重复。

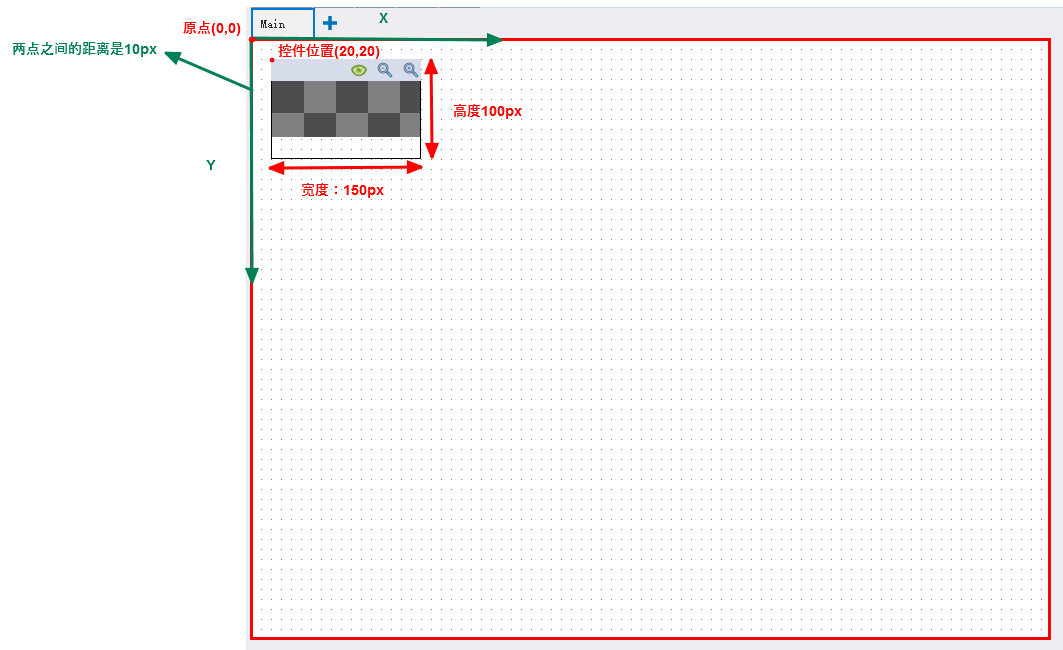

### 坐标大小
该控件的坐标位置及大小。

![](/media/202603//1772529893.159091.png)

### 最小宽高
该控件可以调整的最小宽高数值，如果最小宽100，最小高100，则该控件不可以调整成宽高为150\*50或者50\*150或者50\*80的大小。默认系统会给一个最小宽高0\*0。

### 最大宽高
该控件可以调整的最大宽高数值，如果最大宽500\.，最大高600，则该控件不可以调整成宽高为600\*300或者400\*800或者600\*800的大小。默认系统会给一个最大宽高16777215\*16777215。

### 数据配置\-数据连接
图像控件主要是展示图像窗口所显示的图像，点击后，弹出框中若没有可选择的图像窗口，客户需要先在流程中引入图像显示模块，并设置好图像显示的窗口。一旦图像显示窗口设置完成，这里的数据连接就将该图像控件的图像数据来源与图像显示模块的图像窗口连接起来。连接步骤如下：

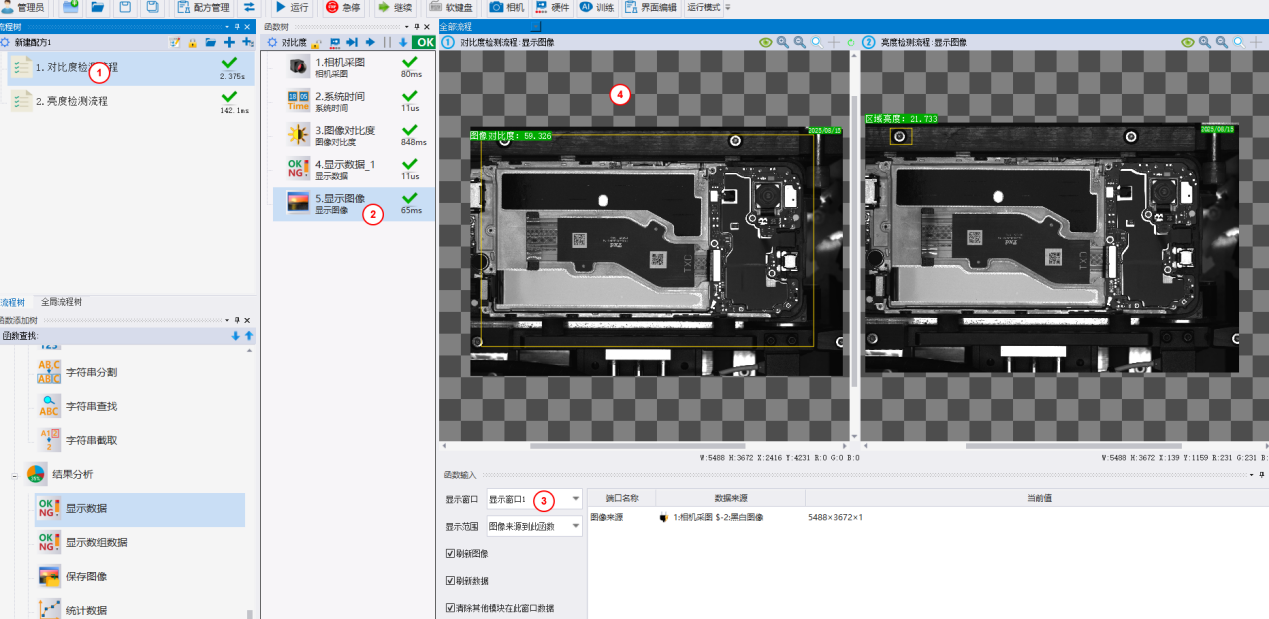

显示窗口1

![](/media/202603//1772529893.3817177.png)

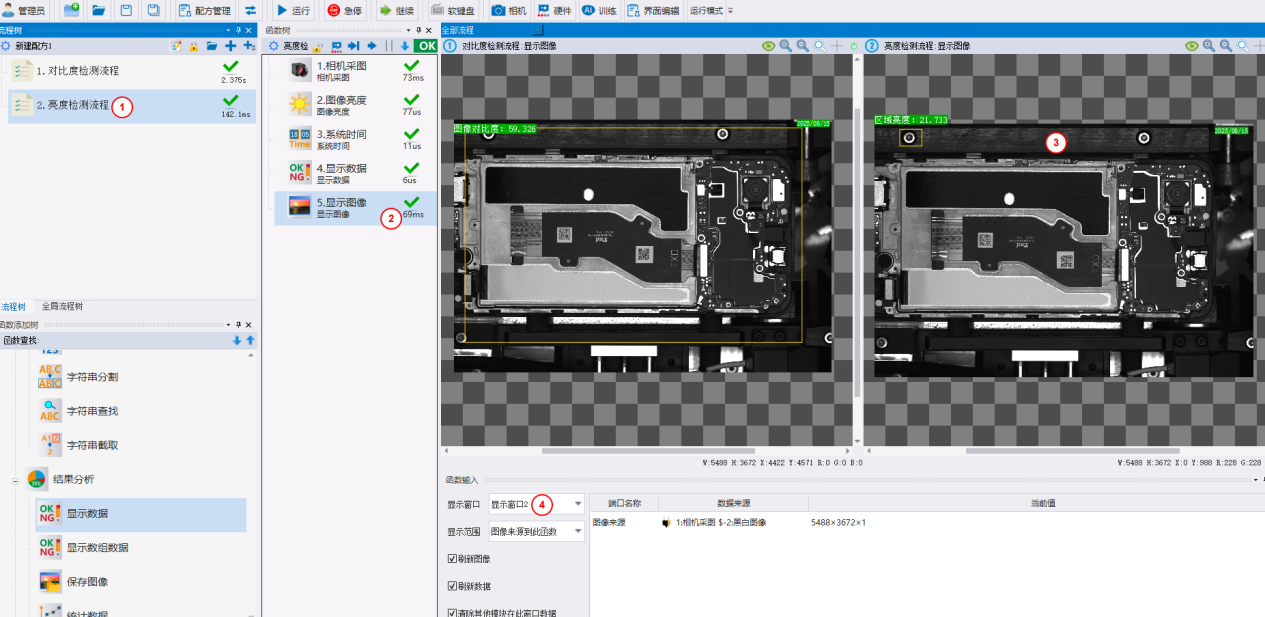

显示窗口2

![](/media/202603//1772529893.616395.png)

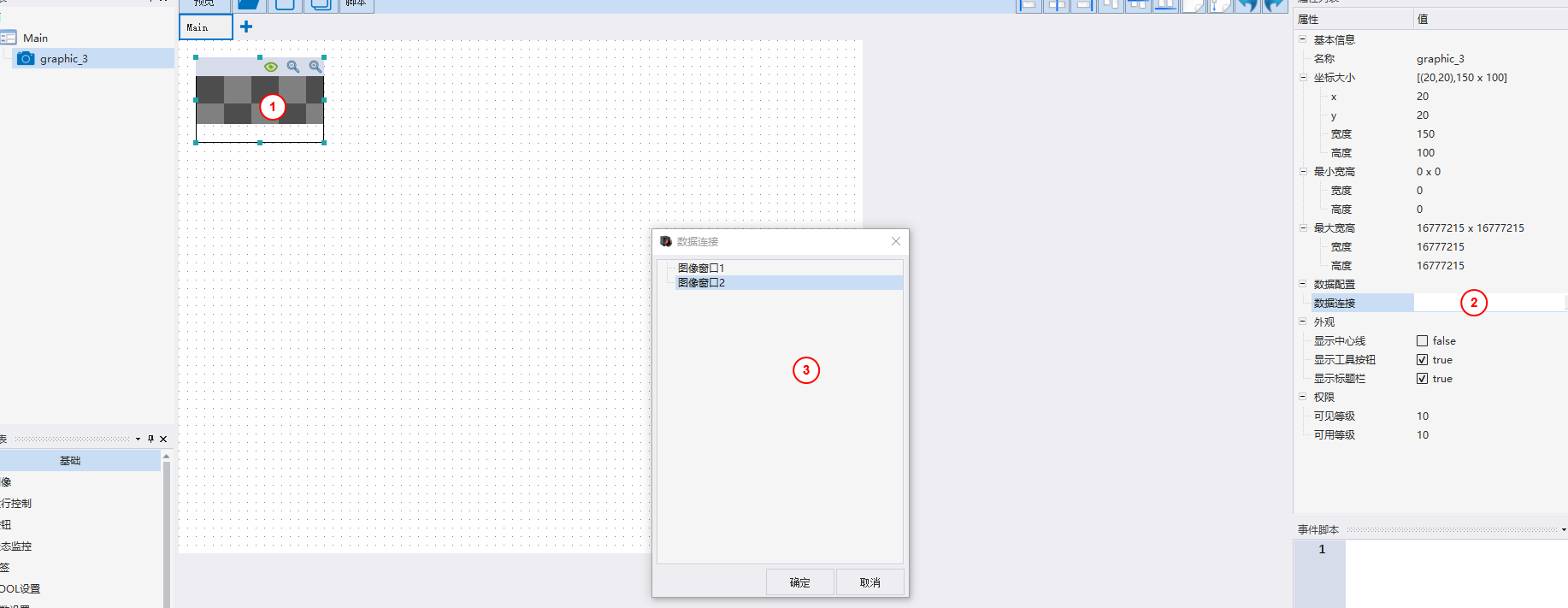

图像控件选择显示窗口的数据

![](/media/202603//1772529893.8542972.png)

### 外观-显示中心线
显示或不显示中心线在设计窗口为编辑模式下没有效果，因为中心线需要获取显示窗口中的图像数据，所以需要再预览后呈现效果。

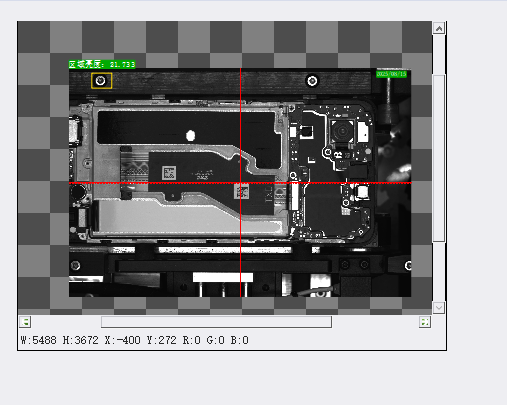

显示中心线：

![](/media/202603//1772529894.1177857.png)

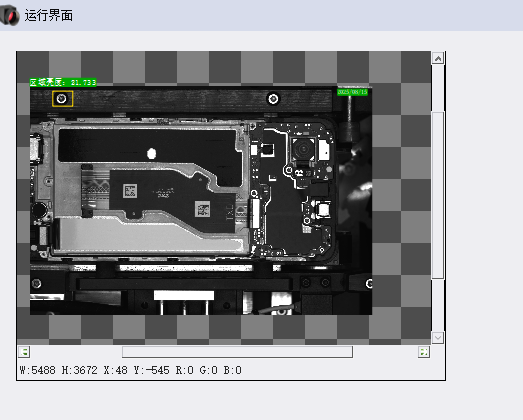

不显示中心线：

![](/media/202603//1772529894.360115.png)

### 外观-显示工具按钮

显示工具按钮（默认）：

![](/media/202603//1772529894.615981.png)

不显示工具按钮：

![](/media/202603//1772529894.8417628.png)

### 外观-显示标题栏

显示标题栏：

![](/media/202603//1772529895.0977933.png)

不显示标题栏：

![](/media/202603//1772529895.338448.png)

### 权限
界面编辑模块的权限等级，准易规划了10个等级值，当前只实现了3个等级，即1-管理员，2-工程师，3-操作员。对于每一个控件都可以为他设置独立的可见等级和可用等级。

### 权限-可见等级

该控件可见的最小等级值。例如可见等级设置为3，则该控件最小可见的权限必须大于等于3，即当运行界面时，至少为操作员权限方可看见该控件。

### 权限-可用等级

该控件可用的最小等级值。例如可见等级设置为2，则该控件最小可见的权限必须大于等于2，即当运行界面时，至少为工程师权限方可操作该控件。
