数组取值

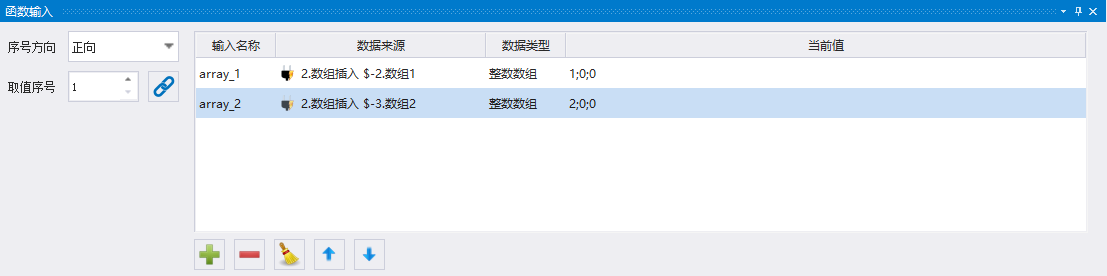

## 数组取值  ## 使用场景 用获取数组类型的输出端口的中指定位置的数据，并输出到指定的端口上。 ## 参数配置说明  1、序号方向：支持正向和反向两种，默认是正向。 2、取值序号：序号方向和起始序号结合确定需要进行数组的取值序号。点击订阅按钮后，在表中显示取值序号行，即可连接上方模块的输出端口。 表中的输入名称：双击可修改进行数组取值的输出端口的名称。 表中的数据来源：单击弹出数组类型的输出端口的菜单，选中需要进行取值的数组类型的输出端口。 表中的数据类型：显示进行数组取值的数组的数据类型。 表中的当前值：显示进行数组取值的数组的值。 表的操作有以下操作： 1、加号：点击添加需要进行取值的数组。 2、减号：点击删除选中的进行取值的数组。 3、清空：点击清空所有添加的进行取值的数组。 4、上移：点击上移选中进行取值的数组。 5、下移：点击下移选中进行取值的数组。 ## 输出说明  1、运行结果：读取数组指定位置的值成功则返回true，否则返回false。 2、新增的值：读取指定位置的值。 点击此处跳转到对应的中文说明书文章页: [Array Get Value](/doc/538)
