光源控制器控制

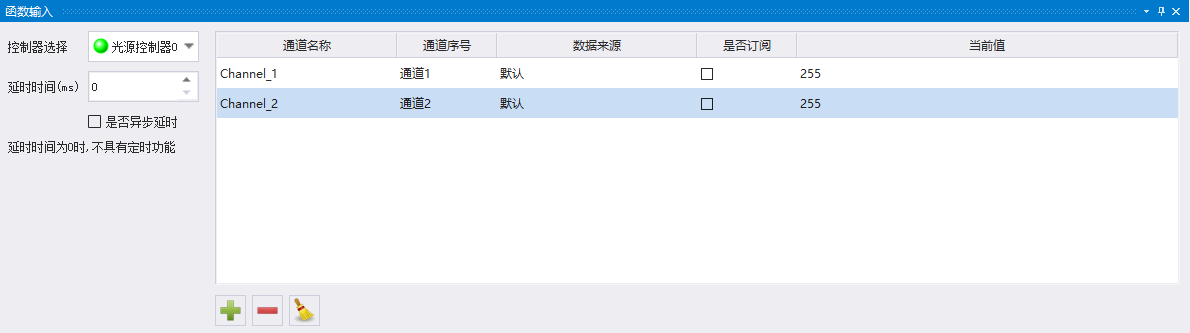

## [模块名称]  ## 使用场景 [有些模块有其专有的使用场景，请在此部分详细列出] ## 参数配置说明  1、控制器选择：选需要控制的光源控制器，灰色灯表示光源控制器未使用；红色灯表示光源控制器连接失败；绿色灯表示光源控制器正常连接。 2、延时时间：等于0则不进行定时功能；大于0则启用定时功能。 3、是否异步延时：启用则不会等待延时完成后才向下运行。 表中的通道名称列：双击可修改选中的通道名称。 表中的通道序号：单击弹出所有的通道的菜单，选中要操作的通道。 表中的数据来源：勾选订阅时，单击弹出整数类型的输出端口的菜单，选中要设置的输出端口。 表中的是否订阅：用于确认设置值是否和外部的输出端口绑定。 表中的当前值：不订阅时，双击可设置通道的亮度值；否则值用于显示数据来源的值。 表的操作有以下操作： 1、加号：点击添加需要的控制的通道及其参数。 2、减号：点击删除选中的控制的通道及其参数。 3、清空：点击清空所有添加的控制的通道及其参数。 ## 输出说明  1、运行结果：光源控制器控制成功则为true，否则为false。 点击此处跳转到对应的中文说明书文章页: [Light Controller Control](/doc/562)
