寄存器通信读入

## [模块名称]

![](/media/202603/eb4f99da-670b-4d12-a828-51244b18f41c_1773816037.png)

## 使用场景
用于读取指定通讯口的指定的寄存器中的Byte，并按照指定格式转换为数据，并获取数据变化的状态。
变化状态有：不发生变化时为0；当数据转为非0数据时为1；当数据变为0时为-1。注意：布尔值实际读取为整数，1表示false；2表示true。

## 参数配置说明

![](/media/202603/9c75b622-ed73-4d2e-8469-e758b2b2520f_1773816053.png)

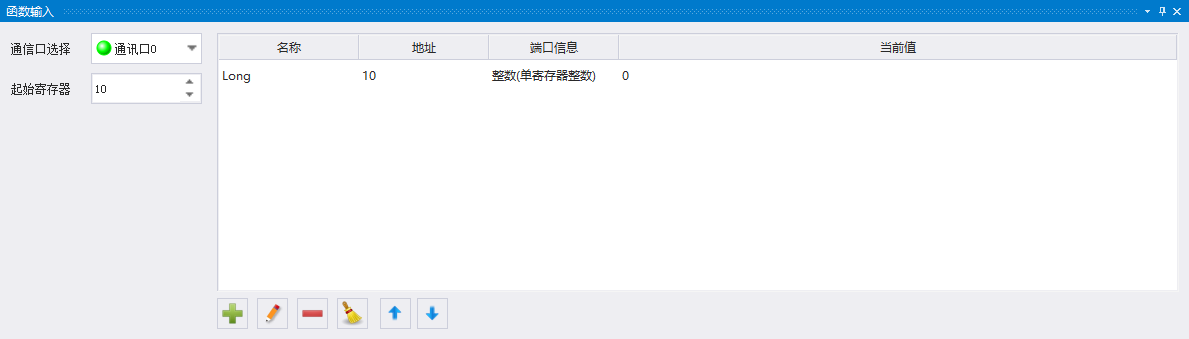

1、通讯口选择：选需要读取的通讯口，灰色灯表示通讯口未使用；红色灯表示通讯口连接失败；绿色灯表示通讯口正常连接。
2、起始寄存器：从通讯口读入的寄存器数据的起始地址。

表中的名称列：双击可修改选中的读入的输出端口的名称。
表中的地址：读取的值对应的寄存器的范围。
表中的端口信息：寄存器的转换的数据类型。
表中的当前值：显示当前寄存器读取到的值。

![](/media/202603/768afa4c-8a9b-4db1-80c5-4c6ede266a9d_1773818022.png)
寄存器起始地址：数据对应的寄存器的起始地址，不可设置。
寄存器范围：数据对应的寄存器的长度，不可设置。
数据名称：设置数据的名称。
数据类型：选择数据类型，当数据类型为数组类型时数组长度可以设置。
数组长度：只有数据类型为数组时才可以设置。
寄存器对应关系：数据对应的关系。

表的操作有以下操作：
1、加号：点击弹出寄存器通讯读取端口设置界面，添加需要读入的数据。
2、修改：点击弹出寄存器通讯读取端口设置界面，修改到选中的读入的数据。
3、减号：点击删除选中的读入的数据。
4、清空：点击清空所有添加的读入的数据。
5、上移：点击上移选中的读入的数据。
6、下移：点击下移选中的读入的数据。

## 输出说明
![](/media/202603/08613763-a8f3-4064-abd8-10acd07343b2_1773816045.png)
1、运行结果：寄存器通讯读入成功则返回true，否则返回false。
2、总数据是否有变化：
3、单个数据是否有变化
4、读取到的寄存器的值：
5、读取到的寄存器的值的变化状态：不发生变化时为0；当数据转为非0数据时为1；当数据变为0时为-1。

点击此处跳转到对应的中文说明书文章页:&nbsp;[Register Communication Read](/doc/557)
