自定义斜矩形

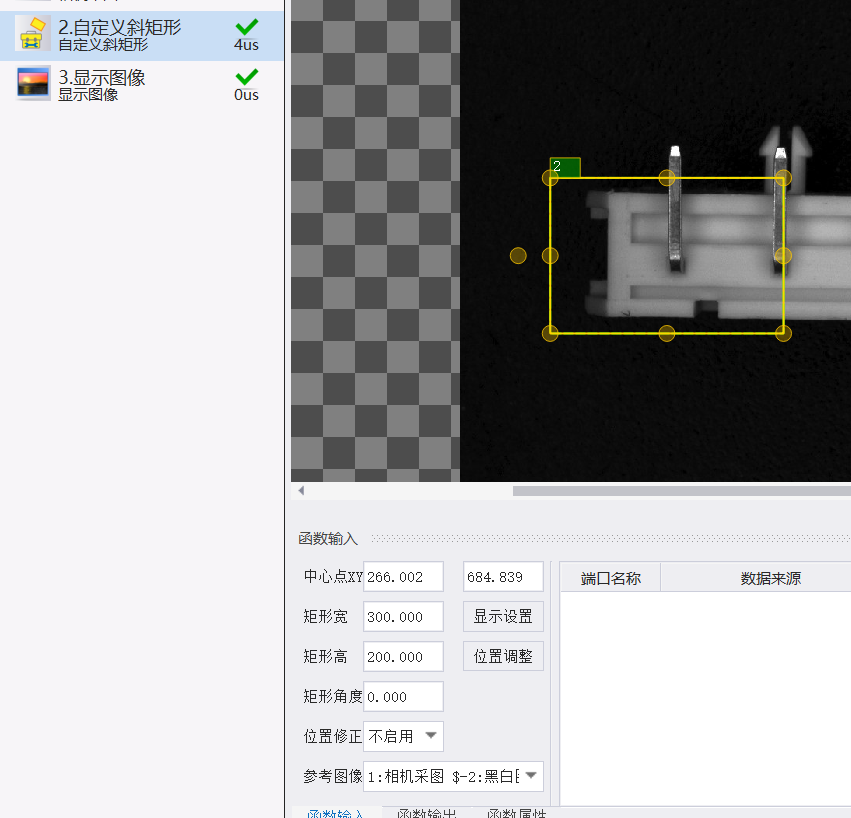

## 自定义斜矩形 给定斜矩形的中心坐标及矩形的宽、高、角度从而确定斜矩形的位置。 ## 参数配置说明 ###主界面参数  【**中心XY**】设置斜矩形的中心，即斜矩形对角线的交点位置。 【**矩形宽**】设置斜矩形的宽度。 【**矩形高**】设置斜矩形的高度。 【**矩形角度**】设置斜矩形的角度。 【**位置修正**】选择姿态修正后可连接坐标系使自定义斜矩形跟随坐标系移动。（可连接blob，匹配等输出的坐标系） 点击此处跳转到对应的中文说明书文章页: [Custom Rotated Rectangle](/doc/434)
