映射转换

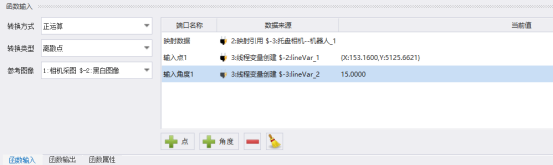

## 映射转换 通过输入一个映射数据，将图像与机械点通过此输入的映射进行转换。 ## 模块原理 输入一个平面的点信息通过映射转换到另一个平面上的点输出。  转换方式可以改变点在两个平面转换的方向。 映射是有出发平面和到达平面的，使用时也需要注意转换方式。 如果是将到达平面的点转换到出发平面，转换方式需要选择逆运算。如果和映射时相同，出发平面转到达平面，则转换方式正运算。 ## 使用场景 可以配合机械点对位模块使用，用于单个模块无法解决的复杂机械模型。 ## 使用方法 ## 参数配置说明 【转换方式】</span>正运算：将出发平面点及角度转换至到达平面点和角度；逆运算：将到达平面点及角度转换至出发平面点及角度。 【离散点】</span>对单个的点及角度进行映射转换，此时可通过端口下部的按钮增删需要转换的点或者角度。 【点数组】</span>对有序的数组统一转换至另一图像平面。 【参考图像】</span>在处理过程中用作参照的图像。 点击此处跳转到对应的中文说明书文章页: [Mapping Conversion](/doc/461)
