数字输出口写出

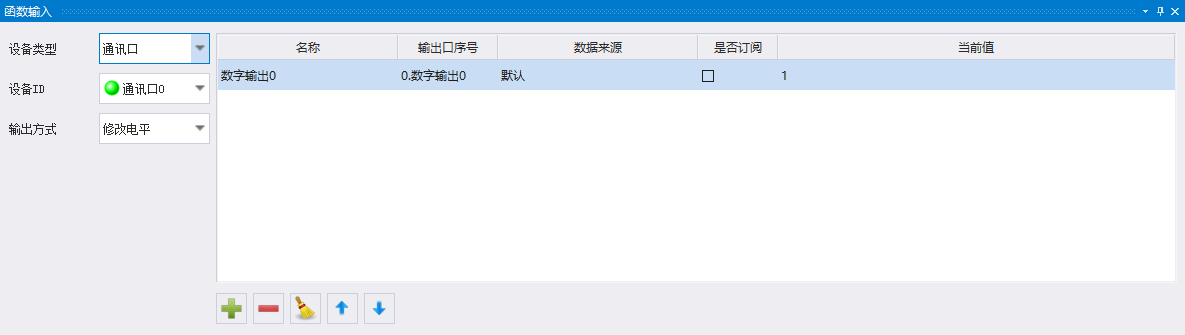

## [模块名称]  ## 使用场景 用于控制连接正常的硬件设备的数字输出口的状态。 ## 参数配置说明  1、设备类型：支持相机、通讯口、光源控制器、IO板卡、运动控制器。 2、设备ID：选中要控制的设备。 3、输出方式：支持修改电平、高电平脉冲、低电平脉冲。 4、保持时间（ms）：在高电平脉冲、低电平脉冲时有效。勾选订阅时，可连接外部的输出端口数据。 表中的名称：双击可修改输入端口的名称。 表中的输出口序号：单击弹出选中设备的所有的数字输出口，选中要设置的数字输出口。 表中的数据来源：勾选是否订阅时，单击弹出布尔值类型的输出端口的菜单，选中需要设置的输出端口。 表中的是否订阅：用于确认设置的值是否为外部的输出端口。 表中的当前值：不订阅时，双击可设置当前值；订阅则仅用于显示进行设置的值，不可编辑。 表的操作有以下操作： 1、加号：点击添加需要进行写出的数字输出口和写出的状态值。 2、减号：点击删除选中的进行写出的数字输出口和写出的状态值。 3、清空：点击清空所有添加的进行写出的数字输出口和写出的状态值。 4、上移：点击上移选中进行写出的数字输出口和写出的状态值。 5、下移：点击下移选中进行写出的数字输出口和写出的状态值。 ## 输出说明  1、运行结果：数字输出口写出成功则返回true，否则返回false。 点击此处跳转到对应的中文说明书文章页: [Digital Output Write](/doc/568)
唐红
2026年3月18日 10:42
